超音波アトマイゼーションが可能にするもの 高精度金属粉末製造
キャビテーション駆動型液滴形成および粒子径制御

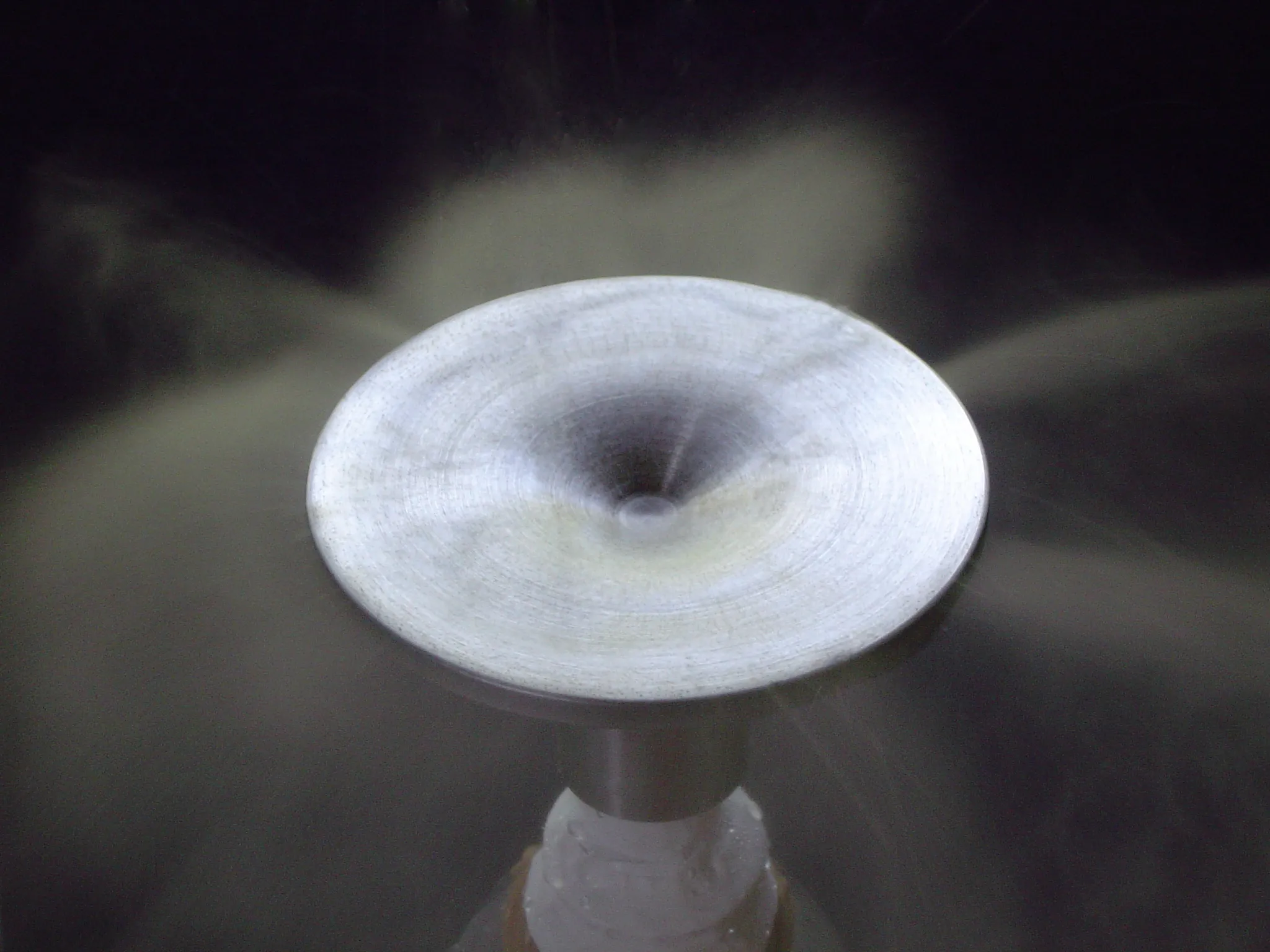

超音波霧化は、制御された空洞現象を用いて、特に溶融はんだ合金を扱う際に極めて高精度な金属粉末を生成する手法です。20～60 kHzの高周波振動がソノトロードと呼ばれる部品を介して溶湯に伝わると、微小な気泡が形成されます。これらの気泡が破裂することで、液体が微細で球状の液滴に分解されます。このプロセスの仕組みにより、製造者は最終的な粒子サイズをはるかに精密に制御できるようになります。例えば、周波数を50 kHz以上に設定すると、通常20～100ミクロンの粒径の粉末が得られます。これは、パウダーベッド融合型アディティブ・マニュファクチャリング（PBF-AM）プロセスに最適なサイズ範囲です。一方、ガス霧化では乱流状のガス流によって不規則な形状の粒子が生じやすいのに対し、超音波法では外部流体による干渉がないため、このような問題が発生しません。その結果、より清浄で球状度の高い粒子が得られ、流動性も向上します。2025年に発表された研究によると、材料効率は50％を超え、生成物の半分以上が厳格なPBF-AM規格を満たしています。さらにこの手法の魅力的な点は、新規合金の検証を維持しつつ、生産規模を迅速に拡大できる点です。これにより、品質を損なうことなくSAC305などの特殊材料を製造することが可能になります。
音響エネルギー伝達と溶融はんだにおける急速凝固ダイナミクス
振動エネルギーは、音響結合を介してソノトロードから直接溶融はんだへと伝達される——非効率な対流または放射による経路を回避する。この直接的なエネルギー供給により、冷却チャンバー内を通過する液滴がほぼ瞬時に凝固（<100 ms）する。最終的な粒子形状は、以下の3つの相互依存する要因によって制御される：
- 溶融金属–ソノトロード界面におけるエネルギー密度
- 合金特有の表面張力
- 周囲温度勾配
強制対流を用いない場合、粒子はほぼ完全な球状を維持し、これは積層造形（AM）システムにおいて一貫した粉体の敷き均しと均一な層形成にとって極めて重要です。材料が急速に凝固すると、酸化物の生成を抑制するだけでなく、厄介な微小偏析も防止できます。その結果として得られるのは、粒径変動が5％未満の粉体ロットであり、これは従来の手法では到底達成できない水準です。従来の方法では、しばしばサテライト粒子や不規則な形状の粒子が多量に生成され、これが充填密度に悪影響を及ぼすばかりか、溶融工程においても問題を引き起こします。
共鳴周波数の最適化： 合金種別に応じた金属粉体の一貫性確保
融点の違いに応じた周波数調整（例：SAC305 vs. Sn-Pb）
共振周波数を適切に設定することは、異なる金属合金を扱う際に極めて重要です。というのも、これらの合金の物理的特性が、音波に対する応答性に影響を与えるからです。たとえば、融点が約217℃であるSAC305合金を考えてみましょう。この合金は、融点が183℃である従来の共晶Sn-Pb合金と比較して、より高い超音波エネルギーを必要とし、したがってより高い周波数で動作します。その理由は、溶融状態での粘度が大きいため、安定したドロップレット形成が困難になるからです。実際の現場での経験則に基づくと、ほとんどの錫（スズ）系合金は、20～60キロヘルツの周波数帯域でほぼ完全な球形粒子を形成します。しかし、鉛（Pb）が合金に含まれる場合、状況は変わります。鉛を含む合金は、一般に、周波数を約15～20％低く設定した方が良好な結果が得られます。これにより、加工中に生じやすい「サテライト（衛星）状の付着物」の発生を抑制できます。こうした周波数の微調整は、溶融金属それぞれの粘度の違いを補正するものであり、製造業者が、生産工程で使用されるさまざまな種類の合金に対し、一貫して45マイクロメートル未満の微細粒子を製造することを可能にしています。
適応周波数チューニングのためのリアルタイムインピーダンス監視
最新のシステムでは、インピーダンス分光法を用いて、溶融金属の音響特性がリアルタイムでどのように変化するかを追跡しています。これらの測定値は、溶湯内の粘度レベルおよび温度安定性の指標として機能します。このシステムは、位相シフトが±5％を超えた場合を検出し、そのような状況は通常、キャビテーションの最適パラメータから逸脱していることを意味します。その時点で、内蔵マイクロプロセッサが作動し、トランスデューサの設定を自動的に調整します。このような自己修正型フィードバックにより、不純物が原料に含まれていたり、予期せぬ温度変動が生じたりしても、ドロップレットの分裂が一貫して行われ、適切な凝固パターンが維持されます。製造工場における実環境試験の結果、異なる生産ロットにおいても、生成された粒子の約98％が球状を維持することが確認されており、これは異なる金属合金間での切り替え時にもオペレーターが手動介入する必要がないことを意味します。
再現性のある金属粉末出力を制御する主要な装置設計パラメーター
振動振幅、ノズル形状、および溶融供給速度の相互作用
一貫した粉末出力を得るには、設備の振動量、ノズル開口部の形状、および溶融材の供給速度という3つの重要な要素を同時に最適化することが不可欠です。振動振幅を高めると、材料をより微細な粒子に粉砕するためのエネルギーが増加します。しかし、この振動がノズルの耐性範囲を超えると、設備の摩耗やノズルの詰まりといった問題が生じます。一方、ノズル開口部が広いと一度に通過できる材料量が増えますが、これは一見有利に思えても、粒子間の分離を維持するのに十分な力が不足し、かえって凝集（クラミング）が増加する原因となります。また、供給速度も加工中の温度変化に影響を与えるため重要です。供給速度が速すぎると、液滴が適切に分離する前に互いに付着してしまう可能性があります。逆に遅すぎると、材料が過剰に早期に固化し、望ましい球形形状が損なわれます。研究によれば、これらの要素が良好に調和して機能すると、ロット間での粒子径のばらつきを約3％以内に抑えることが可能です。これは、製造工程で各ロットが同一条件下で均一に溶融する必要があるはんだ粉末にとって極めて重要です。こうしたバランスを正確に実現することで、粒子形状の向上、粒度分布の狭小化、不純物の低減が達成されます。本装置を操作する際には、これらの設定値を個別の制御パラメータではなく、金属種ごとの溶融挙動の違いを考慮した「一つの統合システム」の構成要素として捉える必要があります。
よくある質問
とは 超音波噴霧化 ?
超音波アトマイゼーションとは、高周波振動を用いて溶融材中に微小な気泡を発生させ、それらを小さな球状の液滴へと変化させるプロセスです。この方法により、粒子径を精密に制御でき、添加製造（アディティブ・マニュファクチャリング）に適した、より清浄で球形度の高い粒子が得られます。
超音波アトマイゼーションは、ガスアトマイゼーションと比べてどのような特徴がありますか？
超音波アトマイゼーションは、粒子形状および粒子径に対する制御性が優れており、流動性の高い球形度の高い粒子を生成します。一方、ガスアトマイゼーションでは、乱流を伴うガス流によって不規則な形状の粒子が生成されやすいのに対し、超音波アトマイゼーションでは外部流体の干渉がなく、より清浄な粒子が得られます。
なぜ共鳴周波数が超音波アトマイゼーションにおいて重要なのですか？
共振周波数は、異なる金属合金の物理的特性に一致させることで効果的な液滴形成を実現するために不可欠です。合金の融点および粘度に応じて周波数を調整することで、さまざまな種類の合金において粒子サイズの一貫性を確保します。
リアルタイムインピーダンス監視はどのように機能しますか？
リアルタイムインピーダンス監視は分光法を用いて、溶融金属の音響特性の変化を追跡します。これらの測定値により、理想パラメータからの逸脱が検出され、粒子形成および凝固パターンの一貫性を維持するために、トランスデューサ設定が自動的に調整されます。
