La saldatura a immersione ad ultrasuoni non richiede flussante, permette di risparmiare tempo e costi riducendo la corrosione e aumentando la durata delle saldature
Saldatura a immersione ultrasonica senza flussante per materiali dissimili e di difficile saldatura.
1. Processo senza flussante
Elimina i residui di flussante, riducendo corrosione, tempo e costi di pulizia.
2. Maggiore durabilità del giunto
Giunti saldati più puliti migliorano l'affidabilità e la resistenza a lungo termine.
3. Compatibilità con materiali difficili
Salda materiali dissimili che i metodi convenzionali non riescono a trattare.
- Panoramica
- Prodotti consigliati
Descrizione del prodotto

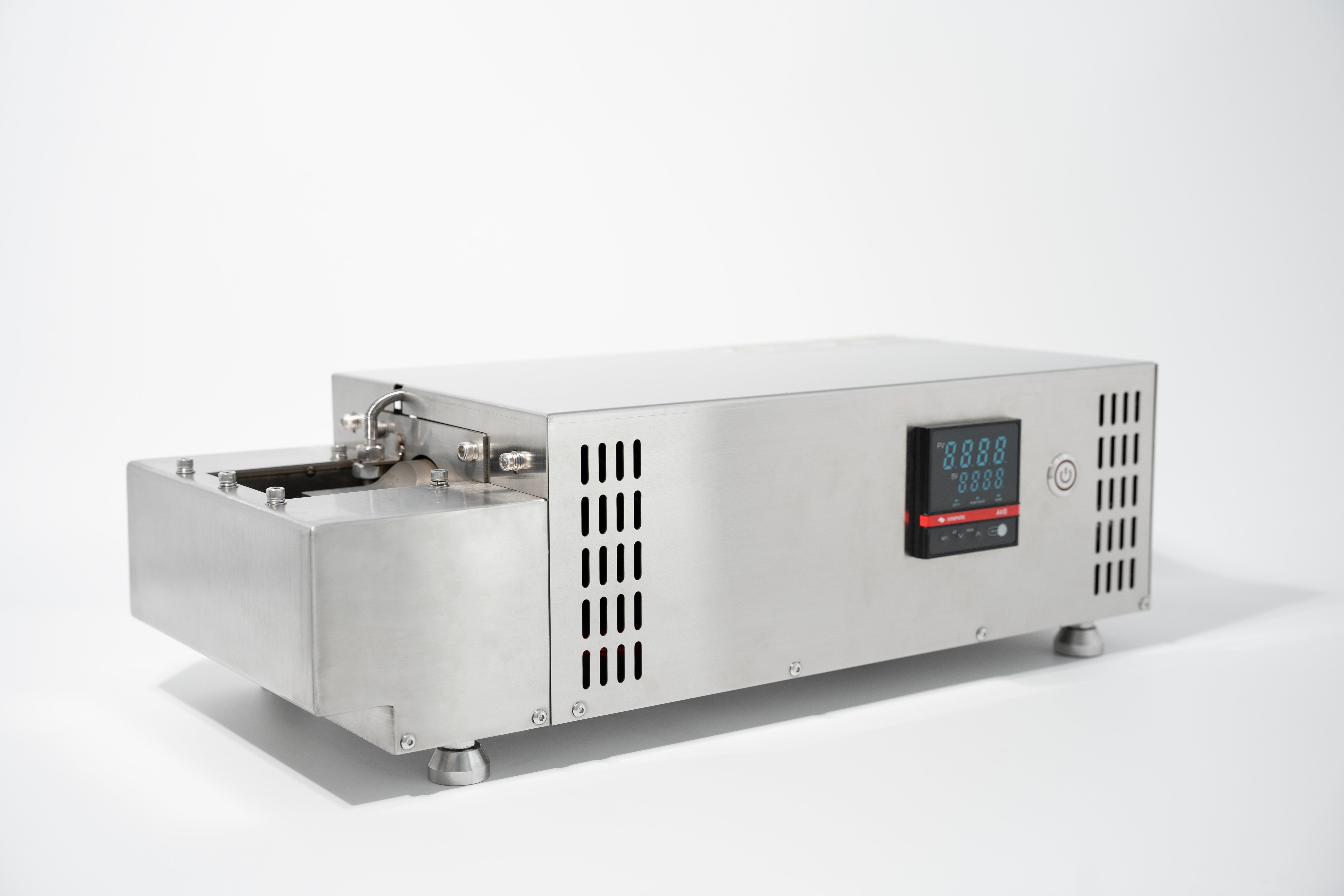

La saldatura a immersione a ultrasuoni permette di saldare materiali diversi e può essere utilizzata per unire materiali difficili da saldare con metodi convenzionali. Dal momento che non richiede flussante, gli utenti possono risparmiare tempo e costi per la pulizia dei residui di flussante, riducendo al contempo la corrosione e aumentando la durabilità dei giunti saldati.
Dettagli del prodotto
Specifiche tecniche generali：
| Potenza nominale dell'equipaggiamento ad ultrasuoni | 1000W |
| potenza nominale totale | 1×1000W=1000W |
| frequenza di funzionamento | 20,0±0,5kHz |
| tensione di ingresso | 220V/50Hz |
| Dimensioni complessive dell'equipaggiamento | Vedi diagramma allegato |
| Peso totale dell'equipaggiamento | Circa 25 chilogrammi |
Parametri del componente vibrante
Funzione: Convertire l'energia elettrica proveniente dall'alimentatore ultrasonico in energia meccanica delle vibrazioni ultrasoniche, irradiando ultrasuoni.
| Equipaggiamento per saldatura a ultrasuoni | ||||
| Componenti e quantità (Unità singola di vibrazione) | nome componente | mODELLO o TIPO | materiali del nucleo | quantità/ogni |
| Componenti e quantità (Unità singola di vibrazione) | Forno | X-008 | acciaio inossidabile | 1 |
| Componenti e quantità (Unità singola di vibrazione) | trasduttore | JZ2050-4D | ceramica piezoelettrica | 1 |
| Componenti e quantità (Unità singola di vibrazione) | Astina variabile d'ampiezza | HC-D20T | Leghe di titanio | 1 |
| Componenti e quantità (Unità singola di vibrazione) | testa dell'utensile | HC-D20T20-40 | acciaio legato | 1 |
| Componenti e quantità (Unità singola di vibrazione) | Guscio esterno | Guscio protettivo | acciaio inossidabile | 1 |
| dimensioni del componente di vibrazione | Vedi diagramma allegato | |||
| Metodo di raffreddamento | Raffreddamento con ventola interna | |||
| Temperatura massima | 80℃ | |||
| Massima pressione | 0,6 mpa | |||
| Potenza di vibrazione | 1000W/unità | |||
Parametri dell'alimentazione di comando
Funzione: genera energia CA ad alta potenza e alta frequenza, completamente controllata in modo digitale, azionando i componenti vibranti ad ultrasuoni per il funzionamento.
| Modello di potenza di trazione | quadro di controllo | |
| Componente strutturale | nome | quantità |
| Componente strutturale | modulo di potenza | 1set |
| Componente strutturale | gruppo di controllo | 1set |
| funzione principale | ||
| parametri di Monitoraggio | stato di funzionamento, frequenza, potenza | |
| parametri impostati autonomamente | La potenza ultrasonica in uscita può essere regolata autonomamente. | |
| modalità di inseguimento | Automatico | |
| Controllo automatico dell'ampiezza | Durante il funzionamento, quando la richiesta varia, regola automaticamente le caratteristiche di comando per garantire un'ampiezza stabile in uscita. | |
| protezione di sistema | Protezione contro alte temperature, protezione contro sovracorrente | |
| metodo di regolazione della potenza | continuamente regolabile | |
| Interfaccia uomo-macchina | Regolazione dell'encoder | |
| Metodo di operazione | funzionamento continuo | |
| tIPO DI CIRCUITO DI CONTROLLO | digitale | |
| Metodo di scansione della frequenza | Attivato a impulsi | |
| Intervallo di regolazione della frequenza | 19.5-20.5KHz | |
| Utilizzare la temperatura ambiente | temperatura ambiente | |
| tensione di ingresso | 220v / 50hz | |
| Dimensioni (lunghezza * larghezza * altezza) | Vedere allegato. | |
| Il metodo di connessione del componente vibrante | Cavi ad alta tensione e connettori aeronautici | |
