Beim ultraschallunterstützten Tauchlöten ist kein Flussmittel erforderlich, wodurch Zeit und Kosten gespart werden, Korrosion reduziert wird und die Lötstellen haltbarer sind

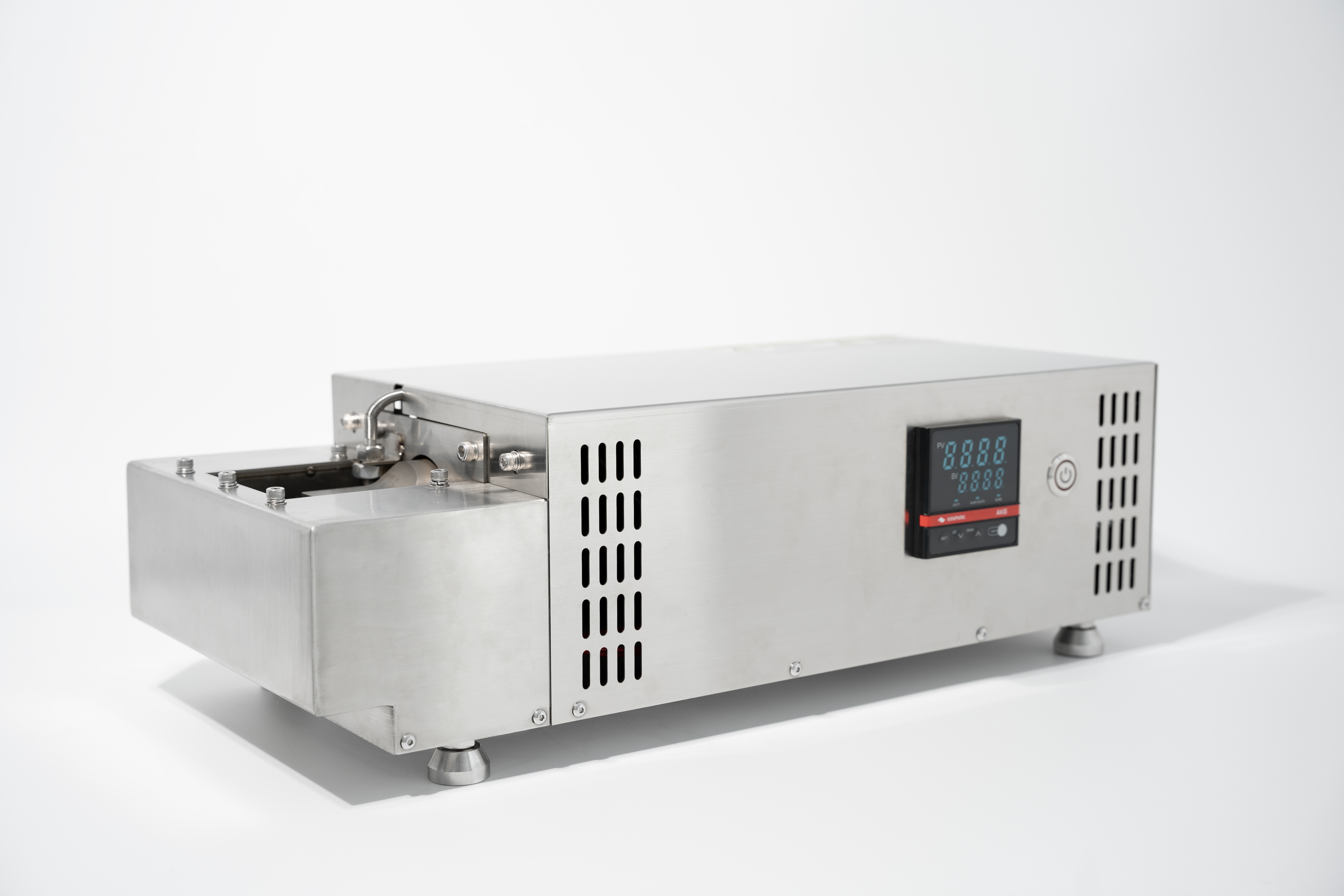

Flussmittellose ultraschallgestützte Tauchlötung für unähnliche und schwer lötbare Materialien.
1. Flussmittelloses Verfahren
Beseitigt Rückstände von Flussmitteln und reduziert dadurch Korrosion sowie Reinigungszeit und -kosten.
2. Erhöhte Verbindungsfestigkeit
Sauberere Lötverbindungen verbessern die Langzeitzuverlässigkeit und Festigkeit.
3. Kompatibilität mit schwierigen Materialien
Ermöglicht das Löten unähnlicher Materialien, die mit konventionellen Verfahren nicht verarbeitet werden können.
- Übersicht
- Empfohlene Produkte
Produktbeschreibung
Das Ultraschallschweißen ermöglicht das Schweißen unterschiedlicher Materialien und kann zum Verbinden von Materialien eingesetzt werden, die mit konventionellen Methoden schwer schweißbar sind. Da kein Flussmittel erforderlich ist, können Anwender Zeit und Kosten für die Reinigung von Flussmittelrückständen sparen, gleichzeitig wird die Korrosion verringert und die Langlebigkeit der Schweißnähte erhöht.
Produktdetails
Allgemeine technische Spezifikationen:
| Die Nennleistung des Ultraschallgeräts | 1000 W |
| gesamtleistungsaufnahme | 1×1000W=1000W |
| betriebsfrequenz | 20,0±0,5 kHz |
| eingangsspannung | 220V/50Hz |
| Gesamtabmessungen der Ausrüstung | Siehe beiliegendes Diagramm |
| Gesamtgewicht der Ausrüstung | Etwa 25 Kilogramm |
Schwingkomponentenparameter
Funktion: Wandelt elektrische Energie aus der Ultraschall-Antriebsstromversorgung in mechanische Energie von Ultraschallschwingungen um und emittiert Ultraschall.
| Ultraschall-Lötgerät | ||||
| Komponenten und Mengen (Einzelnes Vibrationsgerät) | komponentenname | mODELL oder TYP | kernmaterialien | menge/jeweils |
| Komponenten und Mengen (Einzelnes Vibrationsgerät) | Ofen | X-008 | edelstahl | 1 |
| Komponenten und Mengen (Einzelnes Vibrationsgerät) | wandler | JZ2050-4D | piezoelektrische Keramik | 1 |
| Komponenten und Mengen (Einzelnes Vibrationsgerät) | Verstellbarer Amplitudenstab | HC-D20T | Mit einem Gehalt an Kohlenwasserstoffen von mehr als 0,5% | 1 |
| Komponenten und Mengen (Einzelnes Vibrationsgerät) | werkzeugkopf | HC-D20T20-40 | legierter Stahl | 1 |
| Komponenten und Mengen (Einzelnes Vibrationsgerät) | Außenschale | Schutzgehäuse | edelstahl | 1 |
| abmessungen der Vibrationskomponente | Siehe beiliegendes Diagramm | |||
| Kühlmethode | Interner Ventilator zur Kühlung | |||
| Maximale Temperatur | 80℃ | |||
| Maximaldruck | 0,6 MPa | |||
| Vibrationsleistung | 1000W/Einheit | |||
Antriebsstromversorgungsparameter
Funktion: Erzeugt leistungsstarke, hochfrequente Wechselstromenergie, vollständig digital gesteuert, und treibt die ultrasonischen Vibrationskomponenten zum Betrieb an.
| Antriebsleistungsmodell | leistungssteuerschrank | |
| Strukturelle Komponente | name | menge |
| Strukturelle Komponente | leistungsmodul | 1set |
| Strukturelle Komponente | steuerbaugruppe | 1set |
| hauptfunktion | ||
| überwachungsparameter | arbeitsstatus, Frequenz, Leistung | |
| parameter werden autonom gesetzt | Ultraschall-Ausgangsleistung kann autonom eingestellt werden. | |
| verfolgungsmodus | Automatisch | |
| Automatische Amplitudenregelung | Während des Betriebs wird bei Laständerungen die Antriebscharakteristik automatisch angepasst, um eine stabile Ausgangsamplitude sicherzustellen. | |
| systemsschutz | Überhitzungsschutz, Überstromschutz | |
| leistungsregelverfahren | stufenlos einstellbar | |
| Mensch-Maschine-Schnittstelle | Encoder-Regelung | |
| Betriebsart | kontinuierlich betreiben | |
| typ der Steuerungsschaltung | digital | |
| Frequenzscannermethode | Impuls ausgelöst | |
| Frequenzregelbereich | 19,5-20,5KHz | |
| Umgebungstemperatur nutzen | raumtemperatur | |
| eingangsspannung | 220v / 50hz | |
| Abmessungen (Länge * Breite * Höhe) | Bitte sehen Sie den Anhang an. | |
| Die Anschlussmethode der vibrierenden Komponente | Hochspannungskabel und Luftfahrtstecker | |
