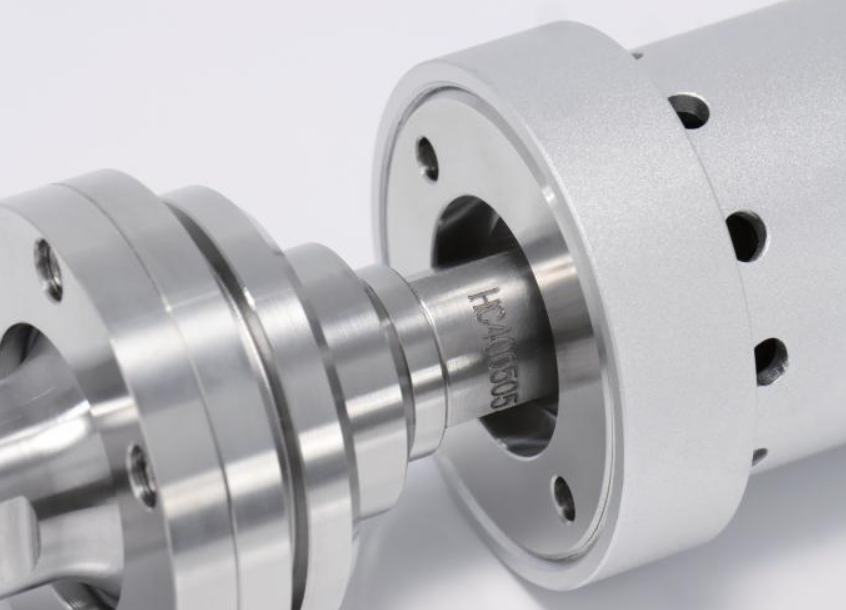

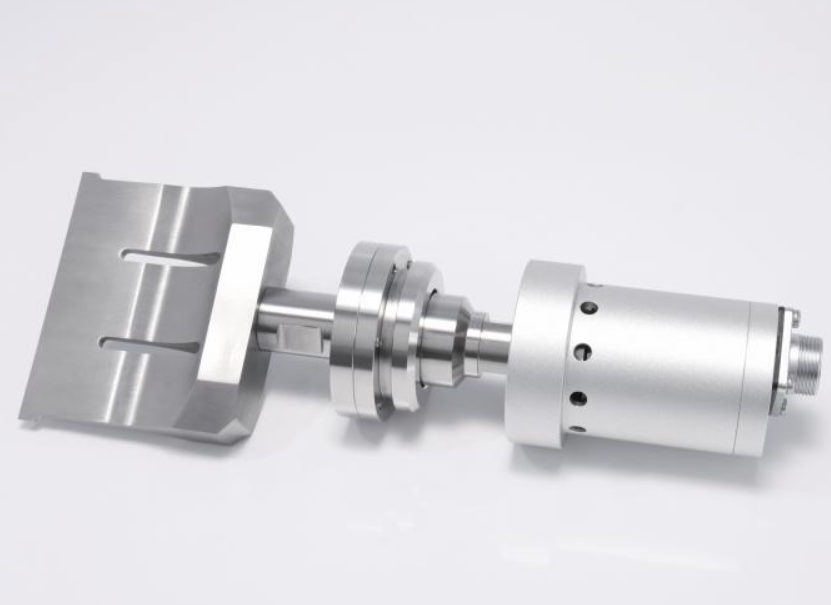

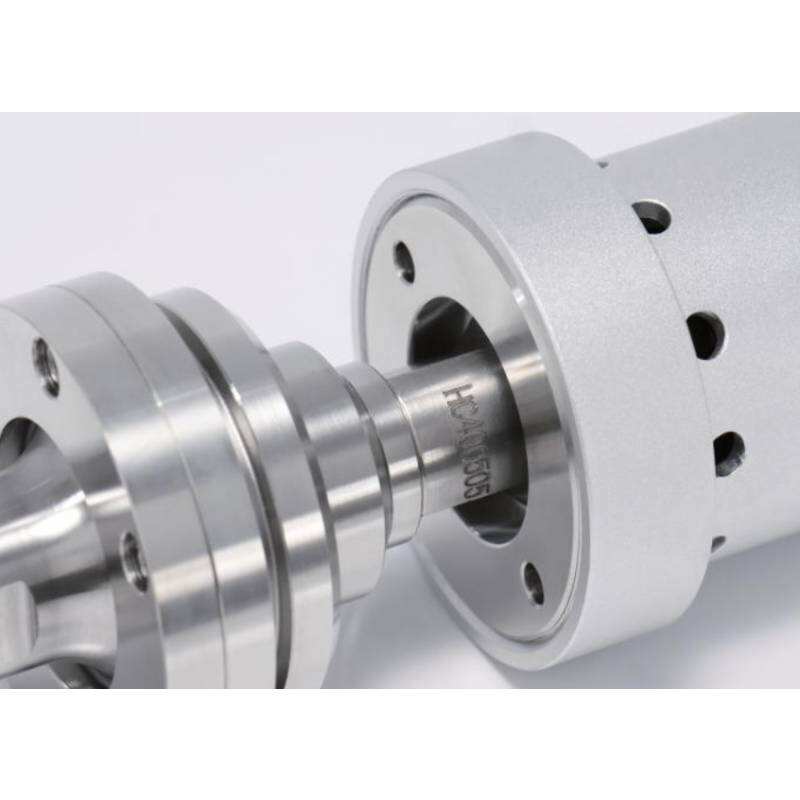

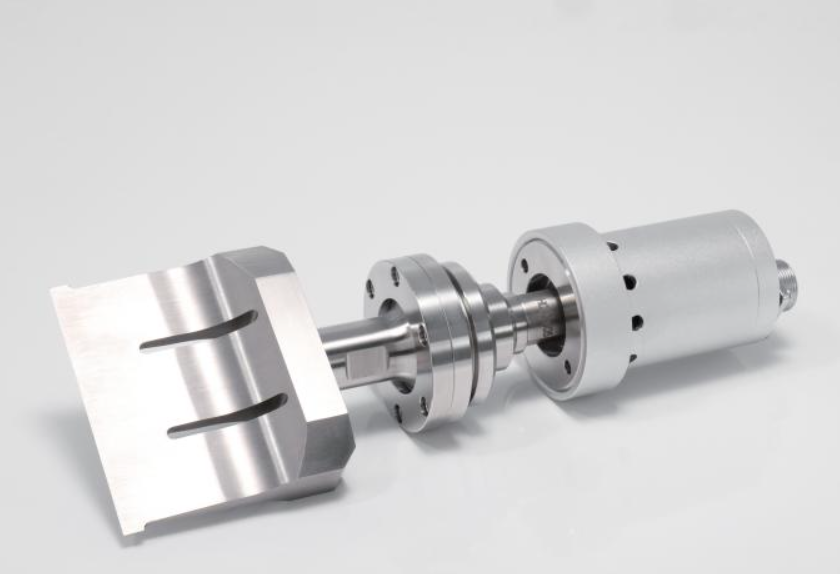

장비 개요
40k 초음파 고무 절단 나이프는 초음파 에너지를 이용해 고무를 절단하는 첨단 장치로, 기존 방식과 현저히 차별화됩니다. 이 장비는 날카로운 블레이드나 고압을 필요로 하지 않아 고무 절단 시 가장자리의 깨짐이나 손상을 효과적으로 방지하며 매끄러운 절단 면을 구현합니다. 마찰 저항이 낮기 때문에 재료가 블레이드에 붙기 어려워 접착성 및 탄성 고무 절단 시 탁월한 성능을 발휘합니다. 타이어 제조 등 다양한 고무 가공 응용 분야에 적합하며, 수동 조작이 가능할 뿐만 아니라 자동화된 생산 라인에 통합하여 절단 효율성과 품질을 크게 향상시킬 수 있습니다.
작동 원리
40 kHz 초음파 고무 절단 도구의 작동 원리는 다음과 같습니다: 초음파 발생기가 전기 에너지를 40 kHz의 고주파 전기 신호로 변환하고, 이 신호는 변환기(transducer)를 통해 동일한 주파수의 기계적 진동으로 변환됩니다. 이러한 진동은 암(boom)에 의해 증폭되어 절단 헤드로 전달됩니다. 절단 헤드가 고주파 진동 상태에서 고무에 접촉하면, 순간적으로 국부적인 열이 발생하여 재료의 분자 간 구조를 부드럽게 하거나 용융시킵니다. 절단 동작은 전통적인 방식과 달리 강한 압축을 필요로 하지 않고, 진동 충격력에 의해서만 이루어지므로 고무의 변형 및 접착을 최소화하면서도 효율적이고 매끄러운 절단 결과를 제공합니다.
장치 장점
1. 40 kHz의 고주파 진동 절단 방식을 활용함으로써 날카로운 블레이드나 고압을 필요로 하지 않아 고무 절단 시 가장자리 깨짐, 찢어짐, 접착 현상을 방지하며, 매끄럽고 평탄한 표면을 고품질로 구현합니다;
2. 절단 효율이 기존 방식을 훨씬 상회합니다. 진동에 의한 마찰 감소로 블레이드 마모가 느려지고 수명이 연장되며, 블레이드 교체 주기가 늘어나 비용 절감 효과를 가져옵니다;
3. 이 장치는 휴대용 사용 및 자동화 시스템 통합 모두 가능하여 유연한 작동이 가능하며, 강한 접착성이나 탄성 등 다양한 특성을 지닌 고무 재료에도 일관된 성능을 제공하므로 고무 제품 제조 현장 전반에 걸쳐 광범위하게 적용할 수 있습니다.
4. 블레이드 폭은 맞춤형으로 조정 가능하여 실제 작동 조건에 더욱 최적화된 초음파 장비 제작이 가능합니다;
실험 시연
다음 비디오는 40 kHz 초음파 고무 절단 도구가 고무 재료 및 자동화 장비 절단에서 가지는 장점을 보여줍니다. 전체 절단 과정은 매끄럽고 중단 없이 진행되며, 친환경적이고 안전하여 연기나 냄새가 발생하지 않습니다.
공장 파라미터
| 총 기술 사양 | 진동 부품 파라미터 | 조립 부품 및 재료 |
| 사양 모델: HC-CKXJ4003GL | 트랜스듀서: 압전 세라믹/수입 알루미늄 | 냉각 방식: 공기 냉각 |
| 총 출력: 500W | 진폭 로드: 티타늄 합금 | 최대 사용 온도: 0–45°C |
| 작동 주파수: 40.0 ± 1 kHz | 툴 헤드: 티타늄 합금 | 최대 허용 압력: 대기압 |
| 입력 전압: 220V/50Hz | 고정 플랜지: 티타늄 합금; 보호 하우징: 티타늄 합금 |
절단 예시

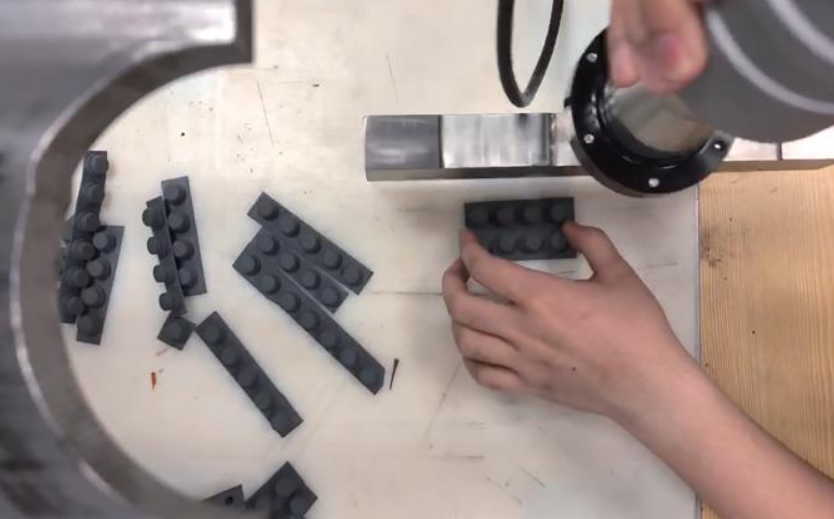

원료 고무 절단

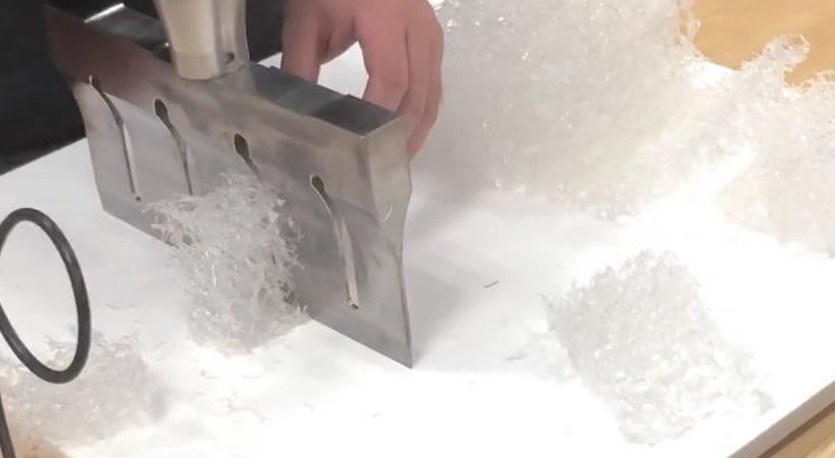

고무 절단

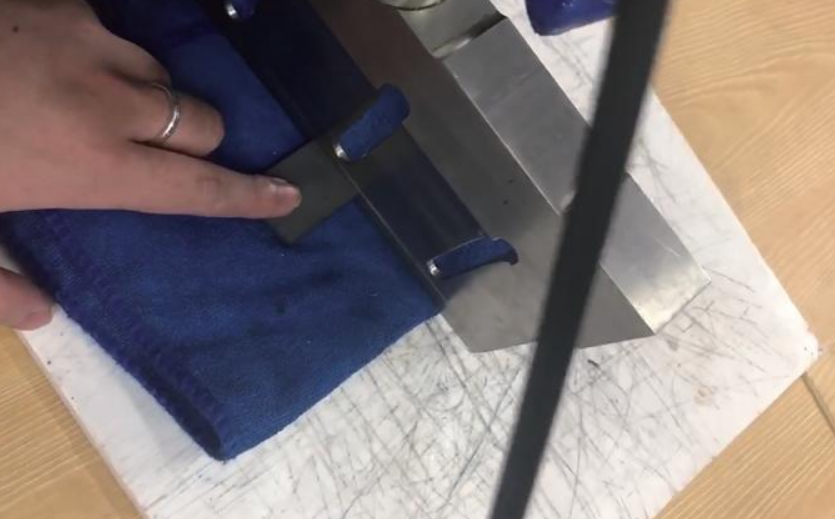

열전도성 실리콘 겔 절단

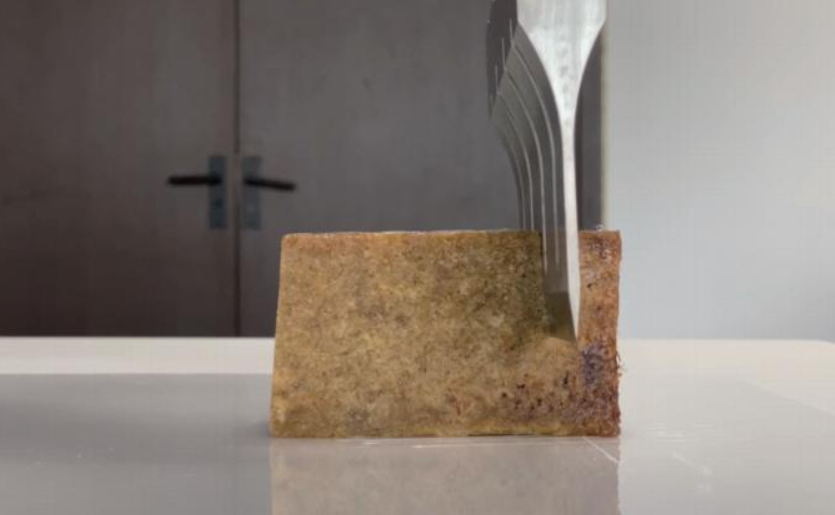

검 패드 절단
자주 묻는 질문 안내
1. 초음파 절단 나이프가 발생시키는 초음파가 건강에 영향을 미칩니까?
아니요, 초음파란 인간의 귀로 들을 수 없는 최소 주파수 20,000Hz 이상의 음파를 의미합니다. 절단 과정에서 발생하는 데시벨 수준은 50dB 이하로 유지되며(『자연과학 및 의학 저널』에 따르면, 90dB 이상의 소음에 장기간 노출될 경우 불안감이나 심계항진 등의 증상이 유발될 수 있음), 인체 건강에 악영향을 미치지 않습니다.
2. 초음파 절단 공구가 초기 절단 시 우수한 성능을 보이다가 이후 절단 시 성능이 점차 저하되는 이유는 무엇입니까?
위와 같은 문제는 여러 요인에서 기인합니다: 변환기의 품질 계수(Q factor) 저하로 인해 작동 중 기계적 에너지가 급격히 감쇠되고, 안정성이 떨어지며, 공진 효율이 감소하고 과도한 열이 발생합니다.
변환기와 몰드가 적절히 매칭되지 않아 기계 에너지와 열 에너지 간의 불균형이 발생하고, 이로 인해 공진 중 생성된 기계 에너지가 과도하게 가열되고 감쇠됩니다.
초음파 전원 발생기가 초음파 부품과 적절히 매칭되지 않았습니다.
3. 초음파 커터를 사용한 절단 과정에서 파동 패턴이 나타나는 원인은 무엇입니까?
초음파 절단 시 파동 패턴이 나타나는 것은 진동 효율이 부족하여 생성된 기계 에너지와 열 에너지 간의 불균형 때문입니다. 출력 전력 수준을 조정하거나 출력 진동 진폭을 변경하면 절단 효율을 향상시키고 이러한 파동 패턴을 제거할 수 있습니다.
