실험용 초음파 덤벨형 음향화학 장비

초음파 추출

초음파 추출은 초음파 처리라고도 하며, 강력한 공동현상(cavitation), 교반, 고가속도, 입자 파쇄 및 격렬한 혼합 등 초음파 조사의 다단계 효과를 활용하여 분자의 운동 빈도와 속도를 증가시키고, 용매의 침투를 개선하며, 목표 성분이 용매로 용해되는 속도를 가속화함으로써 추출 효율을 최적화합니다. 이 기술은 식품, 의약품, 산업용 원료 등 다양한 시료에서 유기성 및 무기성 성분을 분리·추출하는 데 널리 사용됩니다.

추출 원리

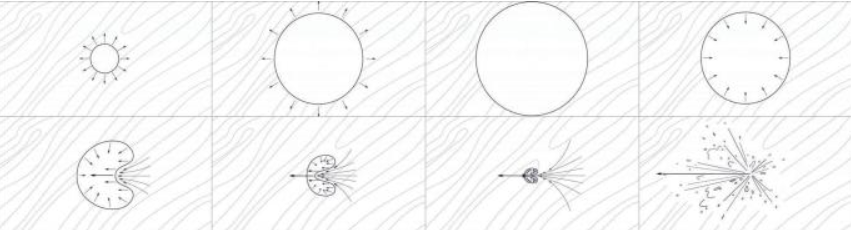

초음파는 전자기파와 근본적으로 구별되는 탄성 기계 진동 파동이다. 전자기파는 진공에서 전파될 수 있는 반면, 초음파는 매질을 통해야만 전파되며, 전파 과정에서 지속적인 팽창과 압축을 겪는다. 액체 내에서는 팽창 과정이 음압을 유발한다. 초음파 에너지가 충분히 강할 경우, 이 과정은 기포를 생성하거나 액체를 미세한 공극(cavity)으로 분열시킬 수 있다. 이러한 공극은 즉각적으로 붕괴되며, 최대 3000 MPa에 달하는 순간 압력을 발생시키는데, 이를 캐비테이션(cavitation)이라 하며, 이 현상은 약 400 μs 이내에 발생한다. 캐비테이션은 물질의 미세화, 유화(emulsion) 형성, 목표 성분의 용매로의 용해 속도 증가 및 추출 효율 향상에 기여한다. 캐비테이션 외에도 초음파의 다양한 2차 효과들이 성분 이동 및 추출을 추가로 촉진한다. 핵심 메커니즘은 기포 파열 반응에 있다: 특정 시점에서 기포는 초음파 에너지를 더 이상 흡수하지 않게 되고, 급격한 내파(implosion)를 겪는다. 기포 내부의 기체 및 증기는 급격한 단열 압축을 받아 극단적인 온도와 압력을 생성한다. 기포의 부피는 액체 전체 대비 무시할 정도로 작기 때문에 발생한 열은 즉각적으로 확산되어 환경에 미치는 영향은 극히 작으며, 기포 붕괴 후 냉각 속도는 약 10¹⁰°C/s에 달한다. 초음파 캐비테이션은 에너지와 물질 간 고유한 상호작용을 창출하며, 이때 높은 온도와 압력이 자유 라디칼 및 기타 반응성 종의 생성을 촉진한다.

순수 액체에서는 기공이 파열될 때 균일한 주변 조건으로 인해 구형을 유지하지만, 고체 경계 근처에서는 비균일하게 파열되어 고속 액체 제트를 생성하며, 이는 팽창하는 기포의 위치 에너지를 운동 에너지로 전환시켜 유체를 기포 벽을 통해 가속시킨다. 이러한 제트가 고체 표면에 충격을 가할 때 발생하는 충격력은 극도로 강력하여 충격 부위에 심각한 손상을 일으키고, 매우 반응성이 높은 새로운 표면을 형성한다. 기포 파열 시 기포의 변형으로 인해 발생하는 충격력은 기포 공명에 의해 발생하는 충격력보다 수 배 더 크다. 이러한 초음파 효과는 다양한 시료 유형에서 목표 성분을 추출하는 데 매우 효과적이다. 초음파 적용은 유기 용매와 고체 매트릭스 사이의 계면에서 고온 및 고압을 유도하며, 동시에 초음파 분해 과정에서 생성되는 자유 라디칼의 산화력을 결합함으로써 탁월한 추출 효율을 제공한다.

추출 특성

1. 기존의 추출 방법에 비해 초음파 추출은 높은 효율과 짧은 처리 시간을 제공한다;

2. 용매 제약이 덜하며, 공추출제(co-extractants)를 추가하여 액상의 극성을 향상시키고 추출 효율을 더욱 개선할 수 있다;

3. 초임계 CO₂ 추출 및 초고압 추출에 비해 초음파 추출은 간단한 장비와 낮은 비용이 소요된다;

4. 대부분의 경우 공정 단계가 적고, 절차가 간단하며, 추출물 오염 위험이 최소화되고, 저온에서 작동하므로 열에 민감한 성분의 추출에 특히 적합하다.

추출 이점

1. 고온 또는 대기압 조건이 필요 없으며, 높은 안전성, 간편한 조작, 낮은 유지보수 비용, 그리고 쉬운 사용성을 제공한다;

2. 초음파 추출은 용매 및 목표 추출 성분의 물리화학적 특성에 상대적으로 덜 민감하다;

3. 초음파 추출 공정은 비용 효율적이며 전반적인 경제적 이점이 크고, 에너지 소비를 줄이고 비용을 절감한다.

4. 추출 효율이 높고 적용 범위가 넓어, 대부분의 한약재 성분에 적합하다; 5. 원료를 대규모로 처리할 수 있어 추출 수율을 크게 향상시키면서 불순물을 최소화하고, 유효 성분의 분리 및 정제를 용이하게 한다.

장비 개요

실험용 초음파 추출 장치는 리프팅 플랫폼, 초음파 발생기, 초음파 변환기, 가변 진폭 로드, 그리고 공구 헤드 등 다섯 가지 구성 요소로 이루어져 있다. 이 장치는 사용자 친화적인 조작, 출력 전력 조절 기능, 청소 용이성 및 휴대성을 특징으로 한다.

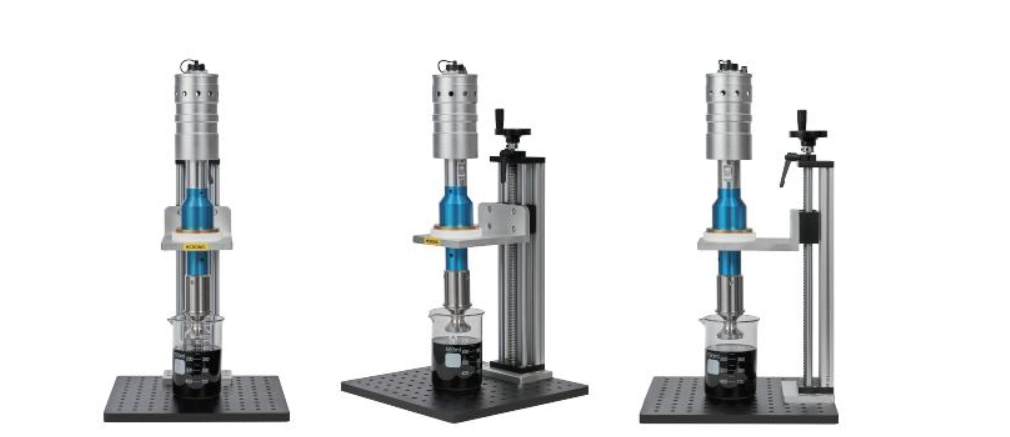

다양한 각도에서 바라본 모습

실험 시연

실험용 등급의 덤벨 모양 도구 헤드는 다른 두 유형보다 높은 출력을 제공하며, 액체 표면과의 접촉 면적이 더 크기 때문에 우수한 추출 효율을 보장합니다. 동영상에서는 초음파를 이용한 감초 및 장미 꽃잎의 효과적인 추출 과정을 시연하며, 뛰어난 결과를 보여줍니다.

공장 파라미터

초음파 화학 장비의 응용 분야

초음파 유화 장비는 식품, 제지, 코팅, 화학, 제약, 섬유, 석유, 금속 등 산업 분야 전반에 걸쳐 광범위하게 사용됩니다. 기존 생산 라인에 쉽게 통합될 수 있어 제조업체가 낮은 비용으로 설비를 업그레이드할 수 있습니다. 또한 초음파 유화는 기존 방법으로는 달성할 수 없는 유화액의 제조를 가능하게 합니다. 기존 혼합 기술로는 물에 5%의 왁스 유화액만 제조할 수 있는 반면, 초음파 에너지를 이용하면 20%의 왁스 유화액을 제조할 수 있다는 점에서 매우 주목할 만합니다.

자주 묻는 질문 안내

1. 액체 처리 중 온도가 과도하게 상승할 경우 어떻게 해야 하나요? ① 펄스 모드를 사용하세요. ② 펄스 모드와 얼음 냉각을 병행하여 사용하세요. ③ 냉각 장치가 추가적인 냉각 용량을 제공합니다. ④ 고온에 견디는 도구 헤드를 처리 중에 사용하세요.

2. 트랜스듀서를 냉각하는 방법은 무엇인가요? 장시간 초음파 처리 시 프로브 헤드에서 발생한 열이 트랜스듀서로 전달될 수 있습니다. 과열은 트랜스듀서 및 전체 초음파 시스템에 심각한 손상을 일으킬 수 있습니다. 30분 이상 지속적으로 처리해야 하는 대용량 샘플의 경우, 트랜스듀서에 공기 냉각 장치를 설치하는 것이 권장됩니다.

3. 적절한 컨테이너를 선택하는 방법 컨테이너의 형태 및 크기: 초음파 에너지는 컨테이너의 바닥면에서 발생하여 하향으로 전달되므로, 넓은 컨테이너보다는 좁은 컨테이너가 바람직합니다. 시료 처리 중 액체는 아래쪽으로 밀려나며 모든 방향으로 분산됩니다. 컨테이너가 지나치게 넓을 경우 효과적인 혼합이 이루어지지 않아, 가장자리 근처의 일부 시료가 처리되지 않은 채 남을 수 있습니다. 동일한 용량을 기준으로 할 때, 넓은 컨테이너보다 좁은 컨테이너에서의 처리 시간이 더 길어지며(약 2배 정도), 또한 프로브는 컨테이너의 측면이나 바닥과 접촉해서는 안 됩니다. 바닥면 직경: - 1/4인치(6mm): 처리 용량 범위 — 10mL ~ 50mL - 1/2인치(12mm): 처리 용량 범위 — 20mL ~ 250mL - 3/4인치(19mm): 처리 용량 범위 — 50mL ~ 500mL - 1인치(25mm): 처리 용량 범위 — 100mL ~ 1000mL 각 툴헤드는 권장 시료 용량 범위를 갖추고 있으며, 적절한 크기의 툴헤드를 사용하는 것은 처리 시간 단축뿐 아니라 툴헤드의 수명 연장에도 매우 중요합니다. 교반 막대(stirring rod)를 추가로 사용하면 프로브의 최대 처리 용량을 더욱 증대시킬 수 있습니다.

4. 초음파 처리로 달성할 수 있는 최소 액적 크기는 얼마인가요? 초음파 프로세서는 안정적이고 고품질의 나노에멀젼(예: 100 nm 미만의 액적 크기를 갖는 반투명 나노에멀젼) 제조에 활용될 수 있습니다.

5. 시료 처리 시 일정한 출력 70%를 사용하는 것이 적절한가요? 다른 출력 수준을 테스트하고 그 결과에 미치는 영향을 평가해야 합니다. 만약 50%에서도 동일한 결과가 얻어진다면, 70%를 사용할 필요가 없습니다. 다만, 프로브 수명을 연장하기 위해 출력은 80% 미만으로 유지하는 것이 권장됩니다.

6. 진동 부품의 침지 깊이 및 기포 발생 문제.

도구의 끝부분(팁)은 적절히 잠겨야 하며, 끝부분이 완전히 잠기지 않으면 시료가 거품을 일으키거나 기포가 형성될 수 있습니다. 반대로, 끝부분이 지나치게 깊게 잠기면 시료가 효과적으로 순환되지 않습니다. 두 경우 모두 불량한 결과를 초래합니다. 특히 시료 용량이 1mL 미만일 때 거품이 자주 발생하며, 진폭을 지나치게 높게 설정해도 거품이 유발될 수 있습니다.

7. 액체 취급 도구 헤드의 끝면에서 캐비테이션이 발생할 경우 어떻게 대처해야 하나요? 이 장비는 교체 가능한 팁 도구 헤드(교체용 캡)가 장착되어 있으며, 이 캡의 끝부분에는 도구 헤드에 연결하기 위한 강성 나사산이 있습니다. 캐비테이션으로 인해 교체용 캡이 마모되면, 이를 분리하여 새 캡으로 교체할 수 있습니다.

8. 초음파는 인간에게 해로운가요? 안전 예방 조치는 무엇인가요? 소음이 유일하게 알려진 우려 사항입니다. 초음파 처리기의 소음 수준을 허용 가능한 수준으로 낮추기 위해 약 25 BA로 최소화해야 합니다. 가장 간단한 해결책은 전문적인 소음 차단 이어플러그를 착용하는 것입니다. 이 제품은 저렴하고 널리 보급되어 있으나, 많은 공공 장소에서는 착용이 불편할 수 있습니다. 또 다른 방법은 초음파 처리기를 소음 감소 캐비닛(소음 흡수 장치 또는 방음 케이스) 내에 설치하는 것입니다. 실험실 등급 장비의 경우 이러한 캐비닛은 쉽게 구할 수 있으나, 충분한 소음 감소 성능을 제공해야 합니다.
