초음파 분산

초음파 분산의 주요 응용 분야 중 하나는 고체를 액체에 분산시키고 탈중합시키는 것입니다. 초음파 분산은 공동 현상(cavitation effect)에 의존하며, 주로 액체 내 입자 크기를 감소시켜 균일성과 안정성을 향상시키는 데 사용됩니다. 또한 마이크로미터 및 서브마이크로미터 규모에서 입자의 분쇄 및 미세 분쇄에도 활용됩니다.

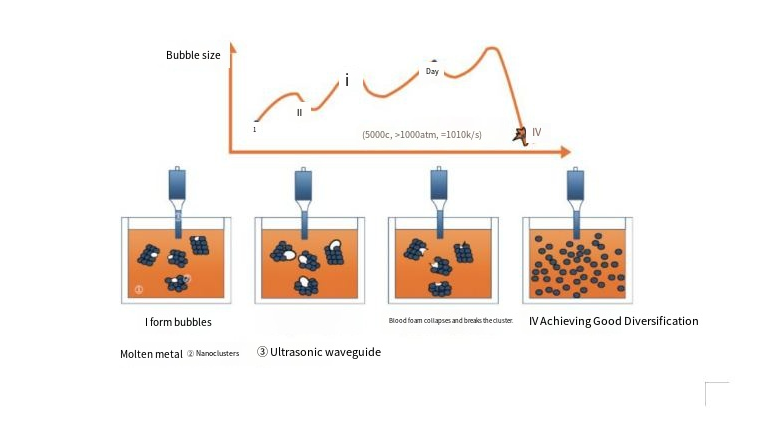

초음파 파쇄 및 분산 메커니즘

초음파는 재료 내부에 기계적 진동을 유도함으로써 입자 응집체를 파괴하고, 이로 인해 전단력, 충격력, 소용돌이 흐름 등의 효과를 발생시킵니다. 구체적인 메커니즘은 다음과 같습니다:

1. 전단력 효과: 초음파 전파 중 재료 내 분자 간 상대적 변위가 발생하여 전단력을 유도한다. 이러한 전단력은 액체층을 관통하여 입자 응집체를 분산시킬 수 있다.

2. 충격력 메커니즘: 초음파의 단방향 전파 과정에서 음파 진행 방향을 따라 고밀도 영역과 저밀도 영역이 형성된다. 액체 내에 입자 응집체가 존재할 경우, 이 응집체는 고밀도 영역으로 충격을 받아 응집체를 파괴할 수 있는 충격력을 발생시킨다.

3. 소용돌이 흐름 효과: 액체 내 초음파의 단방향 전파 시 주기적인 압축 및 팽창 과정이 유도되어 소용돌이 흐름이 형성된다. 이 소용돌이 흐름의 영향으로 입자 응집체는 국부 진동 및 전단력을 받게 되어 분쇄된다.

초음파 분산 공정

초음파가 액체를 통과할 때, 입자 응집체 내에서 기계적 진동, 전단력, 충격력 및 소용돌이 흐름을 유도합니다. 이러한 효과는 입자 응집체를 파괴하고 분산시킬 수 있습니다.

초음파 분산 공정의 주요 단계는 다음과 같습니다:

1. 균일한 혼합: 먼저 입자 응집체를 액체와 균일하게 혼합해야 합니다. 이는 교반 또는 기타 방법으로 달성할 수 있습니다.

2. 초음파 조사: 균일하게 혼합된 액체 시료를 초음파 분산기 안에 넣고, 발생기를 작동시켜 초음파를 생성합니다. 초음파는 일방향으로 전파되어 액체 시료를 투과하며, 입자 응집체의 기계적 진동과 함께 전단력, 충격력, 소용돌이 흐름 등의 효과를 유도합니다.

3. 분해 및 분산: 초음파 조사 하에 입자 응집체가 분해되어 분산되며, 액체 전반에 걸쳐 균일하게 분포하게 된다. 이 분해 및 분산의 정도는 초음파 주파수, 출력, 조사 시간, 시료 특성 등의 요인에 따라 달라진다.

4. 분리 및 채취: 초음파 조사 후 입자 응집체는 효과적으로 분해되고 분산된다. 이후 분산된 입자는 원심분리 또는 여과와 같은 방법을 통해 액체로부터 분리되어야 한다. 마지막으로 균일하게 분포된 입자 용액을 얻을 수 있다.

초음파 분산법의 장단점

초음파 분산법은 다음과 같은 장점을 갖는다:

1. 간단한 조작: 이 방법은 복잡한 장비나 전문 기술을 필요로 하지 않아 수행이 용이하다;

2. 빠른 제조 속도: 초음파는 물질을 용매에 신속히 분산시켜 제조 과정을 가속화한다;

3. 광범위한 적용 가능성: 초음파 분산법은 무기 화합물, 유기 화합물, 생체 고분자 등 다양한 종류의 물질에 적용할 수 있다.

그러나 이 방법에는 다음과 같은 단점도 있다.

1. 에너지 밀도 조절이 어려움: 초음파 에너지 밀도를 정밀하게 조절하기 어려워 특정 반응에서 불안정성 또는 반응성 저하를 유발할 수 있다.

2. 반응 중 부작용 발생 가능: 초음파의 강력한 기계적 작용이 특정 조건 하에서 반응 계통에 악영향을 줄 수 있다.

3. 전용 장비 필요: 이 방법은 조작이 간단하지만, 특정 장치가 필요하므로 비용이 높아진다.

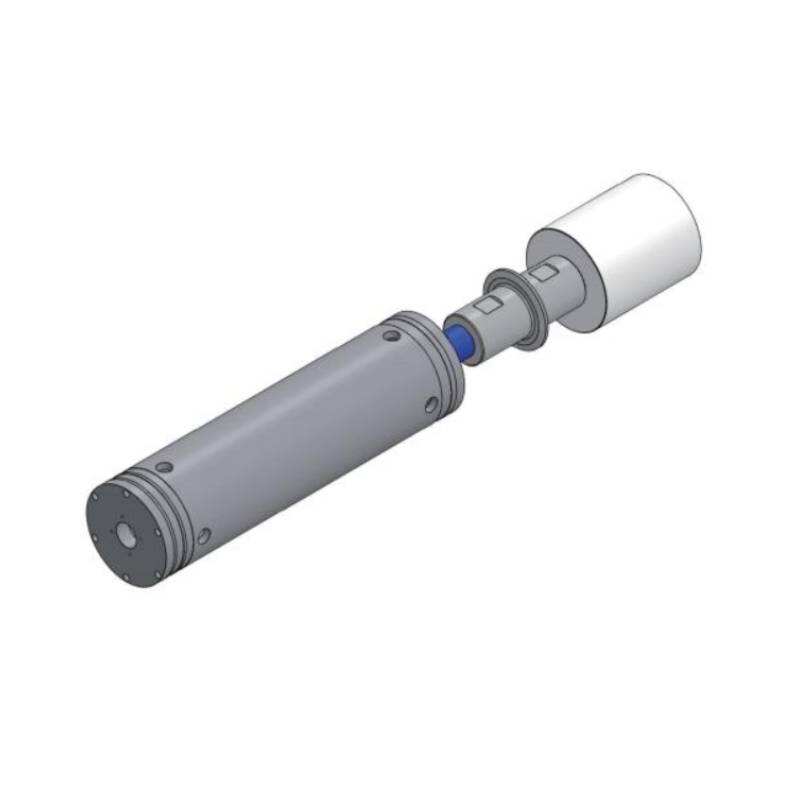

장비 개요

입자 응집체의 초음파 파쇄 및 분산에는 전용 장비인 초음파 분산기(ultrasonic disperser)가 필요합니다. 초음파 분산기는 발생기(generator), 변환기(transducer), 반사판(reflector)으로 구성됩니다. 발생기는 초음파를 생성하는 원천으로, 전기 에너지를 기계적 진동 에너지로 변환하여 변환기에 전달합니다. 변환기는 전기 에너지를 기계적 진동 에너지로 변환하는 부품으로, 일반적으로 교류 전압을 가했을 때 기계적으로 진동하는 압전 세라믹 소재로 제작됩니다. 반사판은 생성된 기계적 진동 에너지를 다시 변환기로 되돌려 보내는 역할을 하며, 보통 기계적 전도성이 뛰어난 금속 재료로 제작됩니다. 작동 중 발생기는 변환기에 교류 전압을 인가하여 전기장 하에서 진동을 유도하고, 이 진동 에너지를 반사판으로 전달한 후, 반사판이 이를 다시 반사시켜 초음파를 생성합니다.

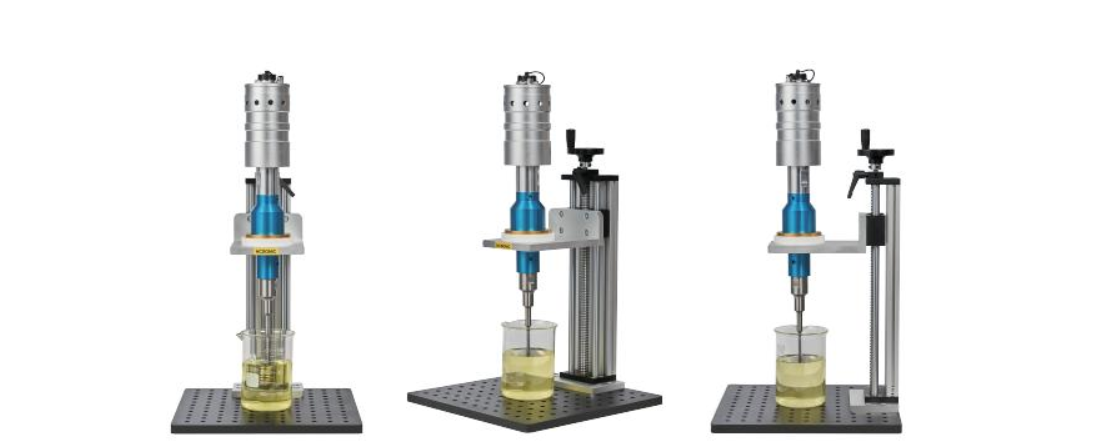

다양한 각도에서 바라본 모습

실험 시연

초음파 분산은 초음파의 기계적 진동 에너지를 이용하여 입자 응집체를 파쇄하고 분산시키는 공정이다. 전단력, 충격력, 와류 흐름 등의 작용을 통해 초음파는 입자 응집체를 효과적으로 파쇄 및 분산시켜 액체 내에서 균일한 분포를 보장한다. 이 기술은 화학공학, 제약, 식품 가공 등 다양한 산업 분야에서 광범위한 응용 가능성을 지닌다. 초음파 주파수, 출력, 조사 시간 등 적절한 공정 조건을 선택함으로써 입자 응집체의 효과적인 파쇄 및 분산을 달성할 수 있다.

공장 파라미터

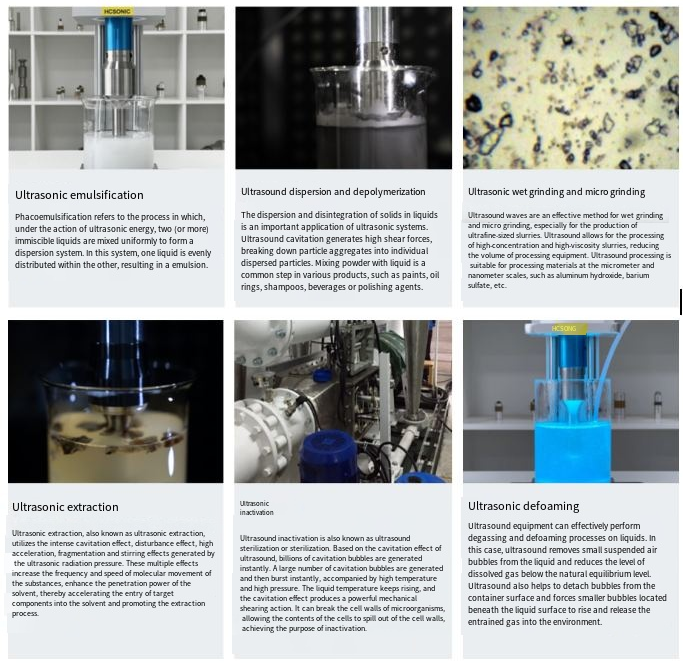

초음파 분산의 응용 분야:

초음파 분산 기술은 화학 산업(나노소재의 에멀션 및 라텍스 제조), 제약 산업(나노 약물 운반체 및 마이크로스피어 제형 개발), 식품 산업(유화제, 안정제, 첨가제 생산), 환경 보호(폐수 내 부유 고형물 및 침전물 처리) 등 다양한 분야에서 광범위하게 응용되고 있다.

초음파 분산 방법은 제약 제형, 생체의학 연구, 재료 과학 분야에서 광범위하게 응용되고 있다. 예를 들어, 제약 개발 분야에서는 약물의 효능 및 생체이용률을 향상시키기 위한 나노입자 약물 제조를 가능하게 하며, 생체의학 분야에서는 종양 치료 및 진단에 핵심적인 역할을 하는 나노입자 프로브 및 운반체 제작을 촉진한다. 또한 재료 과학 분야에서는 고효율 전자 장치 및 센서용 나노소재 합성을 지원한다.

초음파 화학 장비의 응용 분야

초음파 유화 장비는 식품, 제지, 코팅, 화학, 제약, 섬유, 석유, 금속 등 산업 분야 전반에 걸쳐 광범위하게 사용됩니다. 기존 생산 라인에 쉽게 통합될 수 있어 제조업체가 낮은 비용으로 설비를 업그레이드할 수 있습니다. 또한 초음파 유화는 기존 방법으로는 달성할 수 없는 유화액의 제조를 가능하게 합니다. 기존 혼합 기술로는 물에 5%의 왁스 유화액만 제조할 수 있는 반면, 초음파 에너지를 이용하면 20%의 왁스 유화액을 제조할 수 있다는 점에서 매우 주목할 만합니다.

자주 묻는 질문 안내

1. 액체 처리 중 온도가 과도하게 상승할 경우 어떻게 해야 하나요? ① 펄스 모드를 사용하세요. ② 펄스 모드와 얼음 냉각을 병행하여 사용하세요. ③ 냉각 장치가 추가적인 냉각 용량을 제공합니다. ④ 고온에 견디는 도구 헤드를 처리 중에 사용하세요.

2. 트랜스듀서를 냉각하는 방법은 무엇인가요? 장시간 초음파 처리 시 프로브 헤드에서 발생한 열이 트랜스듀서로 전달될 수 있습니다. 과열은 트랜스듀서 및 전체 초음파 시스템에 심각한 손상을 일으킬 수 있습니다. 30분 이상 지속적으로 처리해야 하는 대용량 샘플의 경우, 트랜스듀서에 공기 냉각 장치를 설치하는 것이 권장됩니다.

3. 적절한 컨테이너를 선택하는 방법 컨테이너의 형태 및 크기: 초음파 에너지는 컨테이너의 바닥면에서 발생하여 하향으로 전달되므로, 넓은 컨테이너보다는 좁은 컨테이너가 바람직합니다. 시료 처리 중 액체는 아래쪽으로 밀려나며 모든 방향으로 분산됩니다. 컨테이너가 지나치게 넓을 경우 효과적인 혼합이 이루어지지 않아, 가장자리 근처의 일부 시료가 처리되지 않은 채 남을 수 있습니다. 동일한 용량을 기준으로 할 때, 넓은 컨테이너보다 좁은 컨테이너에서의 처리 시간이 더 길어지며(약 2배 정도), 또한 프로브는 컨테이너의 측면이나 바닥과 접촉해서는 안 됩니다. 바닥면 직경: - 1/4인치(6mm): 처리 용량 범위 — 10mL ~ 50mL - 1/2인치(12mm): 처리 용량 범위 — 20mL ~ 250mL - 3/4인치(19mm): 처리 용량 범위 — 50mL ~ 500mL - 1인치(25mm): 처리 용량 범위 — 100mL ~ 1000mL 각 툴헤드는 권장 시료 용량 범위를 갖추고 있으며, 적절한 크기의 툴헤드를 사용하는 것은 처리 시간 단축뿐 아니라 툴헤드의 수명 연장에도 매우 중요합니다. 교반 막대(stirring rod)를 추가로 사용하면 프로브의 최대 처리 용량을 더욱 증대시킬 수 있습니다.

4. 초음파 처리로 달성할 수 있는 최소 액적 크기는 얼마인가요? 초음파 프로세서는 안정적이고 고품질의 나노에멀젼(예: 100 nm 미만의 액적 크기를 갖는 반투명 나노에멀젼) 제조에 활용될 수 있습니다.

5. 시료 처리 시 일정한 출력 70%를 사용하는 것이 적절한가요? 다른 출력 수준을 테스트하고 그 결과에 미치는 영향을 평가해야 합니다. 만약 50%에서도 동일한 결과가 얻어진다면, 70%를 사용할 필요가 없습니다. 다만, 프로브 수명을 연장하기 위해 출력은 80% 미만으로 유지하는 것이 권장됩니다.

6. 진동 부품의 침지 깊이 및 기포 발생 문제.

도구의 끝부분(팁)은 적절히 잠겨야 하며, 끝부분이 완전히 잠기지 않으면 시료가 거품을 일으키거나 기포가 형성될 수 있습니다. 반대로, 끝부분이 지나치게 깊게 잠기면 시료가 효과적으로 순환되지 않습니다. 두 경우 모두 불량한 결과를 초래합니다. 특히 시료 용량이 1mL 미만일 때 거품이 자주 발생하며, 진폭을 지나치게 높게 설정해도 거품이 유발될 수 있습니다.

7. 액체 취급 도구 헤드의 끝면에서 캐비테이션이 발생할 경우 어떻게 대처해야 하나요? 이 장비는 교체 가능한 팁 도구 헤드(교체용 캡)가 장착되어 있으며, 이 캡의 끝부분에는 도구 헤드에 연결하기 위한 강성 나사산이 있습니다. 캐비테이션으로 인해 교체용 캡이 마모되면, 이를 분리하여 새 캡으로 교체할 수 있습니다.

8. 초음파는 인간에게 해로운가요? 안전 예방 조치는 무엇인가요? 소음이 유일하게 알려진 우려 사항입니다. 초음파 처리기의 소음 수준을 허용 가능한 수준으로 낮추기 위해 약 25 BA로 최소화해야 합니다. 가장 간단한 해결책은 전문적인 소음 차단 이어플러그를 착용하는 것입니다. 이 제품은 저렴하고 널리 보급되어 있으나, 많은 공공 장소에서는 착용이 불편할 수 있습니다. 또 다른 방법은 초음파 처리기를 소음 감소 캐비닛(소음 흡수 장치 또는 방음 케이스) 내에 설치하는 것입니다. 실험실 등급 장비의 경우 이러한 캐비닛은 쉽게 구할 수 있으나, 충분한 소음 감소 성능을 제공해야 합니다.
