실험용 초음파 일반 음향화학 장비

초음파 음향 화학 소개

1986년 4월 8일부터 11일까지 영국 워릭 대학교에서 제1차 국제 화학 심포지엄이 개최되었으며, 이는 소노화학(sonochemistry)이라는 새로운 융합 학문 분야의 탄생을 알리는 계기가 되었다. 소노화학은 기계파에 의해 유도되는 화학 반응 또는 반응 과정의 변화를 연구하는 화학의 한 분야로, 기계파 화학(mechanical wave chemistry)이라고도 불린다. 화학 반응에 사용되는 기계파의 파장은 일반적으로 6.9~17밀리미터 범위에 속하며, 이러한 파장을 발생시키는 장치는 기계파 발생기(mechanical wave generator)라 불리며, 그 핵심 구성 요소로는 압전 결정(piezoelectric crystal) 또는 자가수축성 소자(magnetostrictive element)가 있다. 소노화학은 본질적으로 기계파를 활용하여 화학 반응 속도를 가속화하고 반응 수율을 향상시키는 데 초점을 맞춘 신생 융합 학문 분야이다. 이러한 반응은 기계파와 분자 물질 간의 직접적인 상호작용에서 비롯되지 않는데, 액체 내에서 일반적으로 사용되는 기계파의 파장(10cm~0.015cm)은 분자 규모보다 훨씬 크기 때문이다. 대신 소노화학 반응은 주로 기계파에 의한 공동현상(cavitation)—즉, 액체 내에서 기포의 형성, 성장, 수축 및 최종 붕괴—에서 비롯되며, 이 과정에서 독특한 물리적·화학적 변화가 유발된다.

음파의 화학 원리

공동현상 효과 – 기계파가 액체를 통해 전파될 때, 액체 입자들의 강렬한 운동으로 인해 액체 내부에 미세한 공동(cavity)이 생성된다. 이러한 공동은 급격히 팽창했다가 붕괴되며, 입자 간의 격렬한 충돌을 유발하여 수천에서 수만 기압에 이르는 압력을 발생시킨다. 이러한 입자 간의 강렬한 상호작용은 액체 온도의 급격한 상승을 초래하여, 두 가지 혼합 불가능한 액체(예: 물과 기름) 사이의 유화(emulsification)를 효과적으로 촉진하고, 용질의 용해 속도를 가속화하며, 화학 반응을 촉진한다. 이러한 기계파에 의해 액체 내에서 유도되는 다양한 효과를 종합하여 기계파의 공동현상 효과라고 한다.

기계파 효과 – 전파 과정에서 기계파는 매질과 상호작용하여 위상 및 진폭의 변화를 유발하며, 이로 인해 매질의 상태, 조성, 구조, 기능 및 특성이 변화할 수 있다. 이러한 변화를 기계파 효과라 한다. 기계파와 매질 간의 상호작용은 기계적 메커니즘과 공동 현상(캐비테이션) 메커니즘으로 구분된다. 기계파에 의해 촉진되는 화학 반응 시스템에서는 이러한 메커니즘이 개별적으로 또는 시너지적으로 작용하여 반응을 촉매한다. 화학 반응에 기계파를 적용하면 반응 속도가 향상되고, 반응 시간이 단축되며, 선택성이 개선되며, 기계파가 없으면 일어나지 않을 반응을 유도할 수도 있다. 독특한 반응 특성으로 인해 기계파 화학은 상당한 주목을 받고 있으며, 합성 화학 분야에서 가장 중요하고 역동적인 연구 분야 중 하나를 대표한다.

유화에 대한 소개

유제의 제조 공정은 사용되는 성분(다양한 물질이 용해된 혼합물), 유화 방법, 추가적인 공정 조건에 따라 산업 분야별로 상당히 달라진다. 유제는 두 가지 이상의 불혼화성 액체가 분산된 형태이며, 초음파 유화 장치는 고강도 초음파 에너지를 공급하여 액체 상(분산상)을 두 번째 상(연속상) 내에서 미세한 액적 형태로 분산시킨다.

두 가지 액체는 다양한 유형의 유제를 형성할 수 있다. 예를 들어, '오일-인-워터(oil-in-water)' 유제와 '워터-인-오일(water-in-oil)' 유제가 있다. 오일-인-워터 유제에서는 오일이 분산상으로 작용하고 물이 분산 매체로 기능한다. 반대로, 워터-인-오일 유제에서는 물이 분산상이고 오일이 연속상을 구성한다. 또한, '워터-인-오일-인-워터(water-in-oil-in-water)' 및 '오일-인-워터-인-오일(oil-in-water-in-oil)'과 같은 다중 유제 구조도 생성될 수 있다.

초음파 유화 개요

초음파 유화는 초음파 에너지를 이용하여 두 가지(또는 그 이상)의 불혼화성 액체를 균일하게 혼합하여 분산계를 형성하는 과정을 말하며, 이때 한 액체가 다른 액체 내에 균일하게 분포되어 유상(emulsion)을 생성한다. 초음파 유화 기술은 식품 가공, 제지, 코팅, 화학 산업, 제약, 섬유, 석유, 금속 제련 등 다양한 산업 분야에 광범위하게 적용되고 있다.

유상 공정

초음파 유화는 공동현상 효과에 의해 유도된다. 액체를 통해 전파되는 초음파는 액체의 지속적인 압축과 팽창을 일으킨다. 고강도 초음파는 상 분산에 필요한 에너지를 제공한다. 최대 압력에 도달하면 응집력이 약한 부위에서 액체가 파열된다. 이 파열 후, 파열 부위에 과압이 발생하여 공동이 형성된다. 이러한 공동 내부에서는 액체에 용해된 기체가 짧은 시간 내에 기포 형태로 급격히 방출된다.

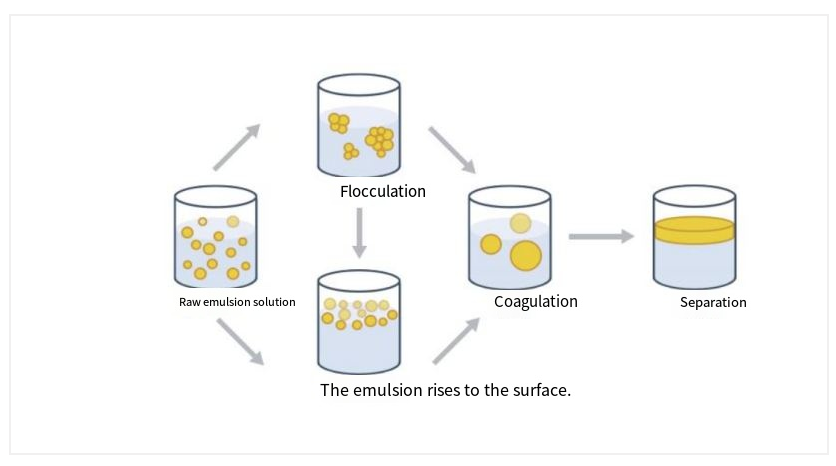

유화액의 불안정성은 응집으로 이어진다

새롭게 형성된 분산상 액적을 안정화시키고 응집을 방지하기 위해 유화제(계면활성제)와 안정제를 유화액에 첨가한다. 최종 액적 크기 분포는 초음파 분산 구역에서 액적이 파열된 직후 관찰된 수준으로 유지된다.

공동화 과정은 초음파 주파수와 강도에 영향을 받습니다. 매질 내 공동의 형성은 액체에 부유하는 미용해 기체의 존재에 크게 의존하며, 이러한 기체는 촉매 역할을 합니다. 특정 압력 조건 하에서 공동 형성은 어느 정도 개발 시간과 초음파 주파수에 의해 결정됩니다. 초음파 유화는 상반되는 두 과정 간의 경쟁을 의미하므로, 파괴 효과가 우세하도록 적절한 작동 조건과 주파수를 선택해야 합니다.

수중유형 에멀젼을 제조하기 위해 필요한 최종 음향 강도는 유중수형 에멀젼 제조에 필요한 음향 강도보다 현저히 낮다. 음향장의 유형—특히 진행파를 적용하는 경우—는 에멀젼화 과정에 영향을 미쳐 정재파를 사용할 때보다 높은 효율을 나타낸다. 이는 정재파 장에서는 분산의 반대 과정인 응집(coalescence)이 우세하기 때문으로 설명할 수 있다.

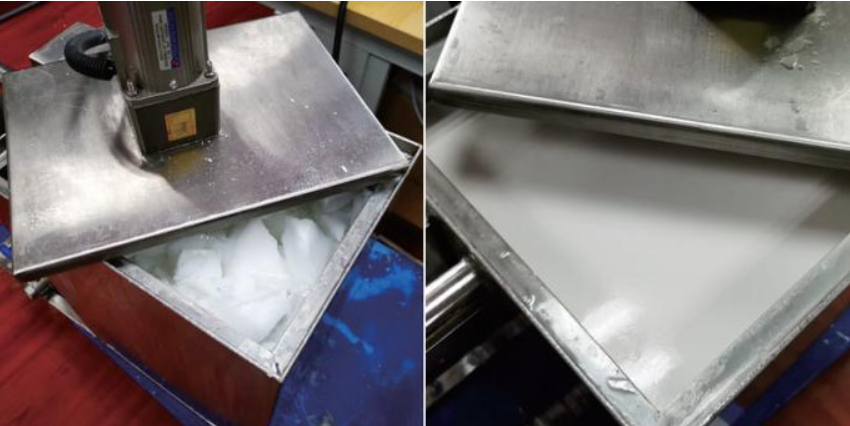

초음파 파라핀 유화 실험

장비 개요

이 시스템은 수 킬로와트(kW) 규모의 출력 용량을 갖는 하나 이상의 초음파 프로세서로 구성되어 있으며, 실험실 연구와 산업용 양산을 효과적으로 연결해 줍니다. 현재 최고 수준의 고압 균질기와 유사한 성능을 제공하여 연속 흐름 방식과 배치 방식 모두에서 미세하게 분산된 에멀젼을 제조할 수 있습니다. 이 장비는 최소한의 정비만 필요하며, 작동 및 세척 면에서 매우 사용자 친화적입니다. 조절 가능한 출력 전력으로 인해 특정 에멀젼 제조 요구 사항에 정밀하게 맞춤 설정할 수 있습니다.

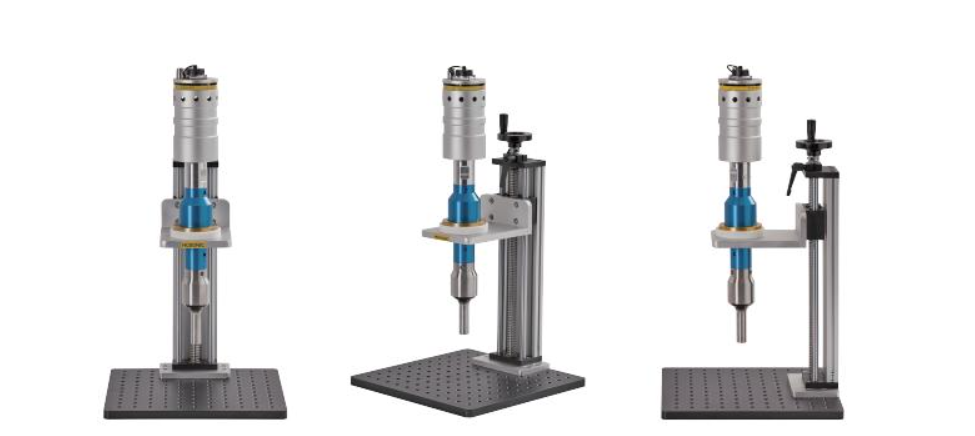

다양한 각도에서 바라본 모습

기존 툴 헤드 장비의 장점:

1. 에멀젼의 종류를 제어할 수 있음.

2. 에멀젼 제조에 필요한 전력이 낮음.

3. 생성된 에멀젼의 안정성이 향상되어 일부 제형은 수 개월에서 6개월 이상까지 안정성을 유지함.

4. 고농도: 순수 에멀젼 농도는 30%를 초과할 수 있으며, 유화제를 추가할 경우 최대 70%까지 도달할 수 있음.

5. 저비용: 초음파 유화의 주요 특징은 유화제를 최소한으로 사용하거나 전혀 사용하지 않고도 높은 안정성을 갖는 유화액을 생성할 수 있다는 점이다.

6. 기존 유화 공정 및 장비(예: 프로펠러, 콜로이드 밀, 균질화기 등)와 비교할 때, 초음파 유화는 여러 가지 이점을 제공한다.

시험 표시

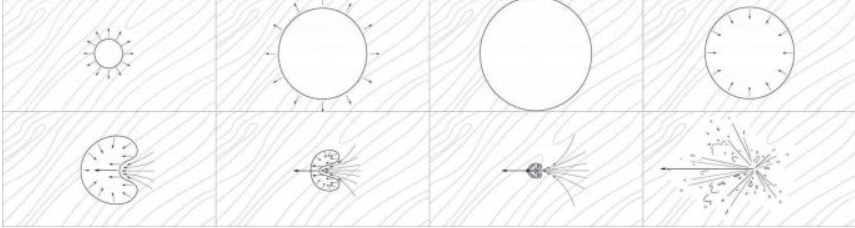

액체에 대한 초음파 처리 중, 액체 매질을 통해 전파되는 음파는 고압(압축)과 저압(희박)을 번갈아 가며 발생시키는 주기를 생성한다. 이러한 압력 주기 동안 액체 내부에 미세한 진공 기포 또는 공극이 형성되며, 이 기포가 더 이상 에너지를 흡수할 수 없는 크기에 도달하면 급격히 붕괴되는데, 이를 공동현상(cavitation)이라고 한다. 이러한 붕괴 과정에서 국소적으로 매우 높은 온도와 압력이 발생하며, 공동 기포의 붕괴로 인해 액체 제트 속도는 최대 280 m/s에 달한다.

공장 파라미터

초음파 화학 장비의 응용 분야

초음파 유화 장비는 식품, 제지, 코팅, 화학, 제약, 섬유, 석유, 금속 등 산업 분야 전반에 걸쳐 광범위하게 사용됩니다. 기존 생산 라인에 쉽게 통합될 수 있어 제조업체가 낮은 비용으로 설비를 업그레이드할 수 있습니다. 또한 초음파 유화는 기존 방법으로는 달성할 수 없는 유화액의 제조를 가능하게 합니다. 기존 혼합 기술로는 물에 5%의 왁스 유화액만 제조할 수 있는 반면, 초음파 에너지를 이용하면 20%의 왁스 유화액을 제조할 수 있다는 점에서 매우 주목할 만합니다.

자주 묻는 질문 안내

3. 액체 처리 중 온도가 과도하게 상승할 경우 대처 방안은 무엇인가요?

① 펄스 모드를 사용합니다. ② 펄스 모드와 얼음 냉각을 병행합니다. ③ 냉각기(쿨러)를 추가하여 보조 냉각 용량을 확보합니다. ④ 고온에 견디는 도구 헤드를 사용합니다.

4. 변환기(트랜스듀서)를 냉각하는 방법은 무엇인가요?

장시간 초음파 처리는 프로브 헤드에서 트랜스듀서로 열이 전달되게 할 수 있습니다. 과열은 트랜스듀서 및 전체 초음파 시스템에 심각한 손상을 일으킬 수 있습니다. 30분 이상 지속적으로 처리가 필요한 대형 샘플의 경우, 트랜스듀서용 공기 냉각 장치를 설치하는 것이 권장됩니다.

3. 적절한 용기를 선택하는 방법은?

컨테이너의 형태 및 크기: 초음파 에너지는 컨테이너의 하단 면에서 발생하여 아래쪽으로 전달되므로, 넓은 컨테이너보다는 좁은 컨테이너가 바람직합니다. 시료 처리 중 액체는 아래쪽으로 밀려나며 모든 방향으로 분산됩니다. 컨테이너가 지나치게 넓을 경우 효과적인 혼합이 이루어지지 않아, 일부 시료가 가장자리 주변에 처리되지 않은 채 남을 수 있습니다. 동일한 용량을 기준으로 할 때, 넓은 컨테이너보다 좁은 컨테이너에서의 처리 시간이 더 길어지며(약 2배 정도), 또한 프로브는 컨테이너의 측면이나 바닥과 접촉해서는 안 됩니다. 하단 면 직경: -1/4인치(6mm): 처리 용량 범위: 10mL–50mL -1/2인치(12mm): 처리 용량 범위: 20mL–250mL -3/4인치(19mm): 처리 용량 범위: 50mL–500mL -1인치(25mm): 처리 용량 범위: 100mL–1000mL 각 툴 헤드는 권장 시료 용량 범위를 가지며, 적절한 크기의 툴 헤드를 사용하는 것은 처리 시간 단축뿐 아니라 툴 헤드의 수명 연장에도 매우 중요합니다. 교반 막대(stirring rod)를 사용하면 프로브의 최대 처리 용량을 추가로 증가시킬 수 있습니다.

4. 초음파 처리로 달성할 수 있는 최소 액적 크기는 얼마입니까?

초음파 프로세서는 안정적이고 고품질의 나노에멀젼(예: 100nm 이하의 액적 크기를 갖는 반투명 나노에멀젼) 제조에 활용될 수 있습니다.

5. 시료 처리 시 일정한 출력 70%를 사용하는 것이 적절합니까?

다른 출력 수준을 테스트하고 그 결과에 미치는 영향을 평가해야 합니다. 만약 50%에서 동일한 결과가 얻어진다면, 70%를 사용할 필요가 없습니다. 다만, 프로브 수명을 연장하기 위해 출력은 80% 미만으로 유지하는 것이 권장됩니다.

6. 진동 부품의 침지 깊이 및 기포 발생 문제.

도구의 끝부분(팁)은 적절히 잠겨야 하며, 끝부분이 완전히 잠기지 않으면 시료가 거품을 일으키거나 기포가 형성될 수 있습니다. 반대로, 끝부분이 지나치게 깊게 잠기면 시료가 효과적으로 순환되지 않습니다. 두 경우 모두 불량한 결과를 초래합니다. 특히 시료 용량이 1mL 미만일 때 거품이 자주 발생하며, 진폭을 지나치게 높게 설정해도 거품이 유발될 수 있습니다.

7. 액체 취급 도구 헤드의 끝면에서 캐비테이션이 발생할 경우 어떻게 대처해야 하나요?

해당 장비는 교체 가능한 팁 도구 헤드(교체용 캡)가 장착되어 있으며, 이 캡의 끝부분에는 도구 헤드에 연결하기 위한 강성 나사산이 있습니다. 캐비테이션으로 인해 교체용 캡이 마모되면, 이를 분리하여 새 캡으로 교체할 수 있습니다.

8. 초음파는 인체에 해로운가요? 안전 예방 조치는 무엇인가요?

소음이 유일하게 알려진 우려 사항이다. 초음파 처리기의 소음 수준을 허용 가능한 수준으로 낮추기 위해서는 약 25 BA로 최소화해야 한다. 가장 간단한 해결책은 전문용 소음 차단 이어플러그를 착용하는 것이다. 이 제품은 저렴하고 널리 보급되어 있으나, 많은 공공 장소에서는 착용이 불편할 수 있다. 또 다른 방법은 초음파 처리기를 소음 감소 캐비닛(소음 차단기 또는 음향 차단 케이스) 내부에 설치하는 것이다. 실험실 등급 장비용 캐비닛은 쉽게 구할 수 있으나, 충분한 소음 감소 성능을 제공해야 한다.
