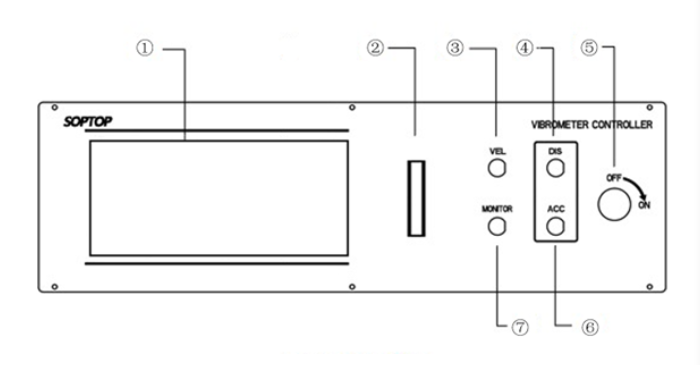

Painel frontal da caixa de controle
1. A tela LCD é utilizada para exibição do dispositivo e configuração dos parâmetros do instrumento, permitindo a seleção intuitiva de ajustes como marcha, faixa e filtro. Isso fornece aos usuários uma interface clara para operação.
2. MONITOR: A exibição da intensidade do sinal mostra a intensidade do sinal óptico recebido pelo instrumento. A intensidade e a estabilidade da luz indicadora refletem a intensidade e a estabilidade do sinal de teste, auxiliando na verificação da precisão do foco durante a depuração e no monitoramento da estabilidade do sinal ao longo dos testes.
3. Saída de velocidade VEL (Cotovelo de Vibração): Interface BNC para sinal de velocidade de vibração.
4. Saída DIS (Deslocamento): Interface BNC para sinal de deslocamento de vibração (requer decodificador de deslocamento opcional).
5. Interruptor de alimentação: Para ligar/desligar o instrumento. (Observação: Certifique-se de que todos os cabos estejam corretamente conectados e fixados antes de ligar o equipamento. Uma operação inadequada pode danificar o instrumento.)
6. Interface de saída ACC (Aceleração): Sinal de aceleração de vibração (requer decodificador de aceleração opcional).
7. MONITOR: Indicador de intensidade de sinal baseado em tensão de 0–5 V para monitoramento da cabeça óptica.

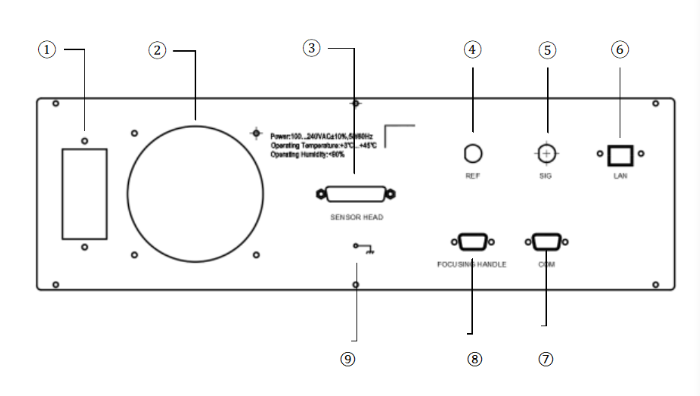

Painel traseiro da caixa de controle
- O interruptor de alimentação e o plugue da caixa de controle do analisador de vibração operam com corrente alternada de 50 Hz / 220 VCA. A alimentação deve ser desligada quando o dispositivo não estiver em uso.
- O ventilador de refrigeração da caixa de controle garante uma dissipação adequada de calor. Durante a operação, evite obstruir a saída de refrigeração ou posicioná-la muito próxima ao painel frontal. Mantenha pelo menos 10 cm de folga em relação à parede para evitar superaquecimento, o que poderia danificar componentes internos.
- A interface óptica da CABEÇA DO SENSOR foi projetada para conectar o cabo LDV à cabeça óptica.
- Portas destinadas à depuração pré-fabricação, calibração e manutenção pós-venda de instrumentos com interface de sinal REF.
- Portas destinadas à depuração pré-fábrica, calibração e manutenção pós-venda de instrumentos com interface de sinal SIG.
- Porta Ethernet LAN para saída do sinal de vibração (compatível apenas com os decodificadores das séries VD e DD).
- Porta de comunicação RS-232 (7,0 Mbit/s) para sistemas embarcados, sistemas de controle industrial ou software hospedeiro para controlar funções de hardware, incluindo foco automático e ajuste da posição da marcha (configurações especiais exigem desenvolvimento secundário).
- Interface de autofoco controlada por computador (opcional) para controle automático do foco.
- O terminal de proteção por aterramento é utilizado para conexão à terra, visando proteção contra vazamentos.
