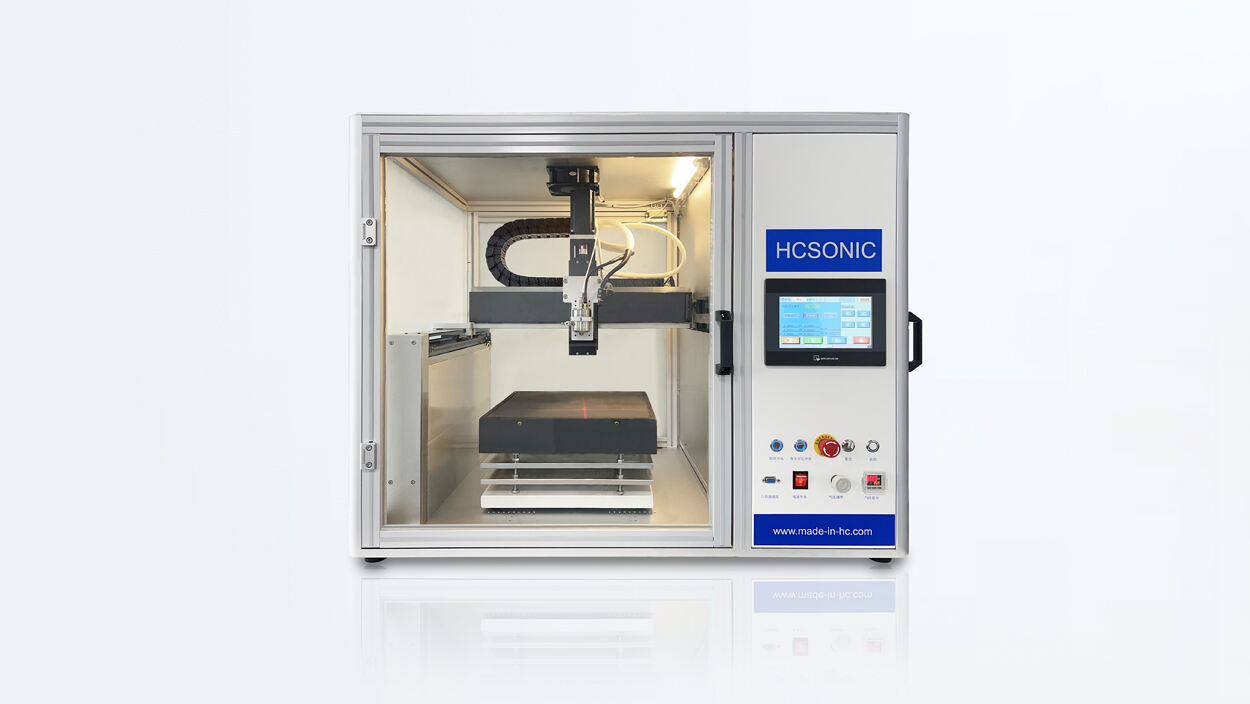

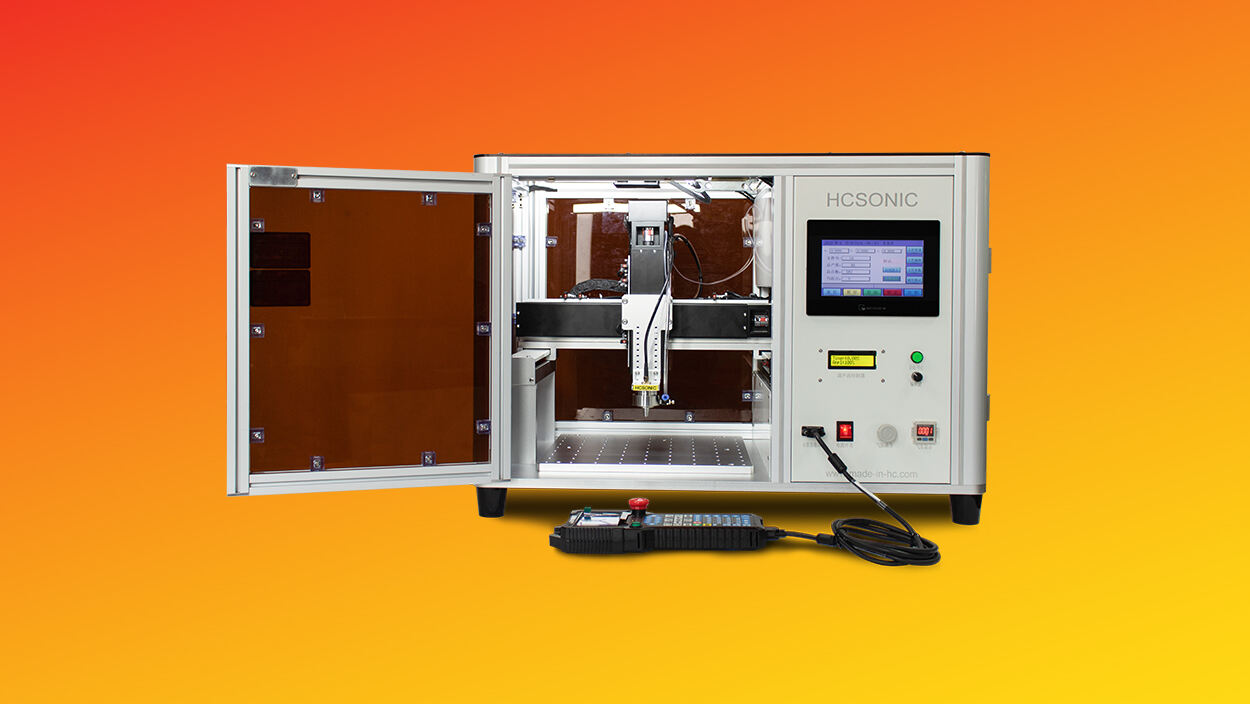

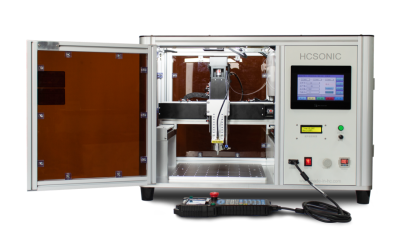

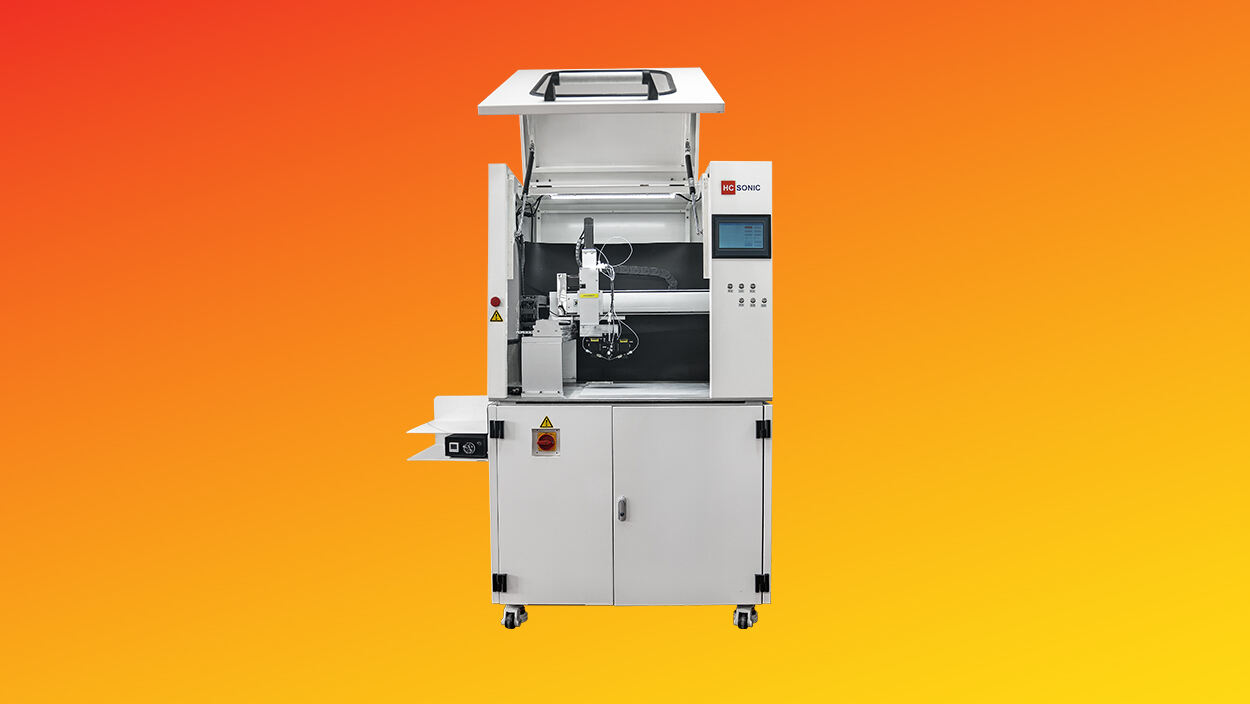

مُعدَّات الرش التحلل فوق الصوتي، باعتبارها أكثر دقة وسهولة في التشغيل

وصف المنتج

إن معدات الرش فوق الصوتية، باعتبارها تقنية رش أكثر دقة وسهولة في التشغيل وصديقة للبيئة، ستُحل محل الرش التقليدي ثنائي السوائل. بالإضافة إلى ذلك، وبما أن هذا النوع من الرش لا يسبب الانسداد أو التآكل، فإنه يسهم أيضًا في تقليل وقت التوقف خلال العمليات الإنتاجية الرئيسية. إن معدات الرش فوق الصوتية "HCSONIC"، بفضل خصائصها في الرش اللطيف، تقلل بشكل كبير من حدوث الرش المفرط، مما يؤدي إلى خفض التكاليف والتلوث الهوائي المحيط. وفي الوقت نفسه، ساهمت هذه التقنية الجديدة أيضًا في توسيع مجالات التطبيق، على سبيل المثال، تعتبر مثالية عند الحاجة إلى رش تدفق منخفض. كما تشمل التطبيقات الأخرى رش القواعد والتحفيز والترطيب وتغليف الأفلام والرش الجاف ورش معاجل اللحام (flux spraying) ورش الأفلام ورش الأسلاك الرفيعة وأخرى في مجالات متعددة.

مقدمة عن رش الضباب فوق الصوتي:

تُستخدم معدات الطلاء بالرش فوق الصوتي على نطاق واسع في المجالات الصناعية وتطوير الأبحاث. بسبب العوامل البيئية والتلوث المفرط، اعتمد العلماء والمهندسين والمصممين على معدات الرش فوق الصوتي. وباعتبارها تقنية رش أكثر دقة وسهولة في التحكم بها وصديقة للبيئة، فإن معدات الرش فوق الصوتية ستحل محل الرش ثنائي السوائل التقليدي. بالإضافة إلى ذلك، وبما أن هذه الطريقة في الرش لا تسبب الانسداد أو التآكل، فإنها تسهم أيضًا في تقليل وقت التوقف عن العمل في العمليات الحرجة خلال التصنيع.

إن معدات الطلاء بالرش فوق الصوتي من 'HCSONIC'، ذات خصائص الضباب الخفيف، تقلل بشكل كبير من الرش المفرط، مما يخفض التكاليف ويقلل التلوث الهوائي. كما تتوسع هذه التقنية الجديدة إلى مجالات تطبيق إضافية، مثل كونها مثالية لمتطلبات الرش منخفضة التدفق. وفي رش المواد الأساسية، والترطيب بالتبخير، والطلاء بطبقات رقيقة، والتجفيف بالرش، ورش معاجين اللحام (flux)، ورش الأغشية، والرش بخطوط دقيقة، وغيرها من التطبيقات الصناعية وأبحاث التطوير، فإن معدات الطلاء بالرش فوق الصوتي من 'HCSONIC' توفر نتائج أفضل من التقنيات الأخرى.

تفاصيل المنتج

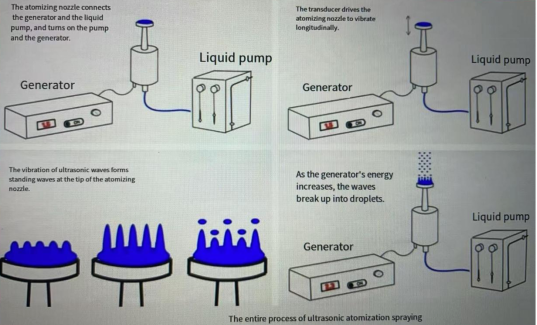

مبدأ الرش بالت atomization فوق الصوتي

تستخدم طلاءات الرش فوق الصوتية تأثير كهرباء الضغط لتحويل الطاقة الكهربائية إلى طاقة ميكانيكية ذات تردد عالي، وبالتالي تفتيت السوائل. من خلال استخدام التذبذب فوق الصوتي عالي التردد، يتم تفتيت السوائل إلى جزيئات موحدة بحجم الميكرومتر. بالمقارنة مع الفوهات التقليدية المعتمدة على الضغط، يمكن لتقنية الرش فوق الصوتية تحقيق طلاءات رقيقة أكثر انتظامًا وسماكة أقل وقابلة للتحكم بشكل أفضل، كما أنها أقل عرضة لانسداد الفوهات. وبما أن الفوهات فوق الصوتية تحتاج فقط إلى حجم هواء ضئيل يُقاس بواحدات الكيلوباسكال، فإن عملية الرش تكاد تكون خالية من التناثر، مما يؤدي إلى معدل استخدام للطلاء يزيد عن 90%.

الرش بالموجات فوق الصوتية هي تقنية ناجحة، على سبيل المثال، للحصول على طلاء عالي الجودة والأداء على الأسطح. ومن خلال التحكم الدقيق في مختلف معايير العملية الخاصة بالرش فوق الصوتي، يمكن تجنب الرش المفرط، والحصول على توزيع دقيق للقطرات. وتشمل مزايا الرش فوق الصوتي التحكم الدقيق في حجم القطرات، وشدة الرش، ومعدل تدفق السائل.

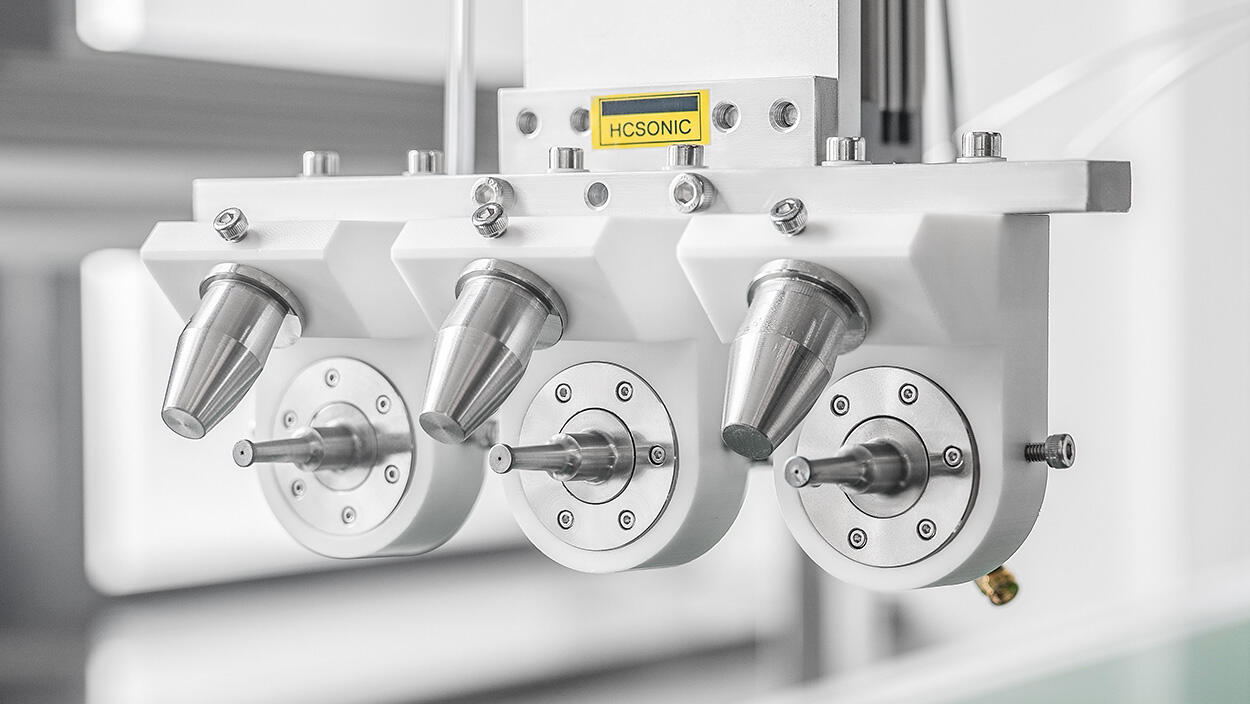

أنواع فوهات التبخير فوق الصوتية

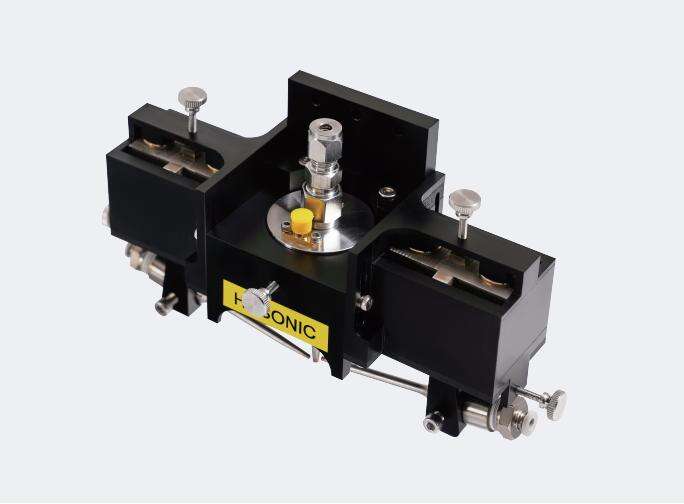

--فوهة تبخير مايكرو فوق صوتية
إن نظام فوهة التبخير فوق الصوتية المايكروية يدمج فوهات رش مركزة من نوع HCSONIC فوق صوتية، وأنابيب حقن سائل متعددة القنوات، وغاز حامل هادئ ذي ضغط منخفض. وتنتج هذه العناصر مجتمعةً شعاعاً من الضباب خفيفاً ودقيقاً للغاية.

--فوهة ضباب فوق صوتي غاطسة

يمكن لنظام فوهة الت atomizing فوق الصوتي المتطفل أن ينتج جسيمات متناثرة بأحجام مختلفة وعرض رش من خلال تصميمات متعددة الترددات وقنوات تدفق الهواء، مما يتكيف مع متطلبات الرش المختلفة من حيث المساحة والسمك والنعومة وغيرها. بالإضافة إلى ذلك، فإن التصميم الهيكلي الفريد يجعله مناسبًا للاستخدامات الخاصة مثل درجات الحرارة المرتفعة والمساحات الضيقة.

--فوهة التشتت بالموجات فوق الصوتية

يجمع نظام فوهة التشتت بالموجات فوق الصوتية من النوع المتقارب بين الغاز منخفض الضغط مع فوهات HCSONIC الدقيقة المخصصة للتشتت بالموجات فوق الصوتية لإنتاج حزم ضباب لطيفة ومركزة للغاية. عندما يُدخل الغاز المضغوط إلى غرفة انتشار الهواء داخل غطاء الغاز، فإنه يولد تدفق هواء متسق وموزع بالتساوي حول سطح الفوهة. يتشكل تيار رش فورًا من رش الموجات فوق الصوتية. كما يوجد على غطاء الغاز جهاز تركيز قابل للتعديل يوفر تحكمًا كاملًا في عرض رش الفوهة.

--فوهة التبخير فوق الصوتي من نوع الڤورتيك

تستخدم نظام فوهة التبخير فوق الصوتي من نوع الڤورتيك تصميمًا خلويًا فريدًا من شركة HCSONIC لتوليد شعاع رذاذ واسع ومستقر من خلال تدفق هواء دوار سريع. وبتعديل المسافة بين رأس المُبخِّر والقطعة المراد معالجتها، يمكن لفوهة الڤورتيك إنتاج أشعة رذاذ مخروطية بقطر قابل للتعديل.

--فوهة التهبيط فوق الصوتي على شكل فم

تستخدم فوهات الضباب ذات الفم الواسع هواء/غاز ذا ضغط منخفض لإنتاج أحزمة ضباب واسعة ومتجانسة، حيث يصل أقصى عرض رش إلى 25 سنتيمترًا، وهي مناسبة للرش في مناطق على شكل مروحة.

--فوهة التبخير فوق الصوتي على شكل مروحة واسعة الرش

يجمع نظام الفوهة فوق الصوتية ذات الرش الواسع المخروطي بين فوهة HCSONIC الفريدة التي ت atomize بواسطة الموجات فوق الصوتية والتي تدمج تدفق الهواء المنضبط لفوهة مخروطية. يتم نقل القطرات الناتجة عن الموجات فوق الصوتية على سطح التبخير فورًا بواسطة تدفق الهواء، مشكلة نمط رش مخروطي الشكل. وبسبب سرعة تدفق الهواء المنظمة، يمكن للهواء أن يؤثر على رش السائل على المنتج أو القطعة إما بقوة عالية أو منخفضة.

--فوهة الذرة فوق الصوتية لتفكيك درجات الحرارة العالية

يجمع نظام فوهة التحلل الحراري فوق الصوتي عالي الحرارة بين الغاز منخفض الضغط وفوهة HCSONIC الفريدة ذات التمويه فوق الصوتي. وهو مصنوع من مواد تتحمل درجات الحرارة العالية. تتميز فوهة التحلل الحراري عالي الحرارة بقدرتها على العمل بشكل مستمر في بيئات ذات حرارة عالية. من المهم ملاحظة أنه في درجات الحرارة العالية، تزداد النشاطية الجزيئية بشكل كبير، ويصبح الغبار الموجود في الغاز المداخني عدوانياً للغاية، مما يؤدي إلى ارتفاع معدل التآكل في فوهات التمويه عالي الحرارة. لذلك، من الضروري اختيار مواد مناسبة بناءً على الحل الذي يتم تمويهه.

ميزات إضافية

نظام التشتت بالموجات فوق الصوتية
Injector التشتت بالموجات فوق الصوتية، والذي يمكنه إجراء معالجة بالتشتت بالموجات فوق الصوتية للحل قبل رش التشتت، وتجنب ترسب المواد الصلبة أثناء عملية الرش.

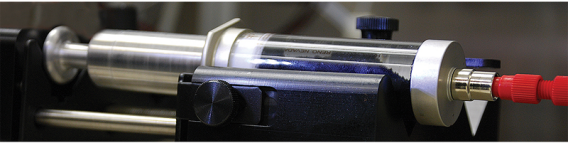

حقنة التشتت الأولي

مضخة نقل السائل
يمكن استخدام معدات الرش الضبابية فوق الصوتية مع أنظمة توصيل سوائل متنوعة مثل مضخات الحقن والمضخات ذات التروس والمضخات الطرفية وصناديق الضغط وغيرها. بغض النظر عن النظام المستخدم، طالما يتم توصيل السائل بمعدل تدفق مستقر ضمن نطاق عمل الفوهة، فإن أيًا من هذه الأنظمة ستعمل. ومع ذلك، يجب تجنب النبضات (ويُوصى باستخدام مضخات الحقن)، حيث أن النبضات المؤقتة حتى يمكن أن تؤدي إلى خروج السائل من نطاق التشغيل. ويظهر هذا بوضوح في التطبيقات ذات تدفق المنخفض مثل طلاء الدعامات.

عوامل تؤثر على الرش فوق الصوتي
حجم القطرات：
إن تردد معدات الرش فوق الصوتية يؤثر على حجم القطرات؛ كلما زاد التردد قل حجم القطرات. عند 20 كيلوهرتز، يكون حجم القطرات المتوسط 90 ميكرومتر، بينما يقل حجم القطرات عند 40 كيلوهرتز ليصل إلى متوسط 45 ميكرومتر.
نجاح أو فشل التهبيط：
إذا كانت الطاقة فوق الصوتية مرتفعة جداً، فسوف تحدث ظاهرة التآكل التجويفي. لن تشكل الطاقة الزائدة فيلمًا رقيقًا مثاليًا عند طرف الفوهة، مما يؤدي إلى تبخر السائل المار عبر الفوهة بشكل مبكر وانفصاله إلى قطرات ذات أحجام مختلفة. فقط الاهتزاز الناتج عند مستوى طاقة معين يمكن أن ينتج تأثير تبخير نسبيًا مثالي. بالنسبة للرش فوق الصوتي، يكون مستوى الطاقة المدخل عادة حوالي 10 إلى 15 واط.
تدفق الهباء:
مدى تدفق الفوهات فوق الصوتية عمومًا كبير جدًا، على عكس الفوهات التقليدية التي تعتمد على الهواء لتفريق تيار السائل من أجل التبخر. لذلك، كمية السائل التي تتبخر بواسطة الفوهة لكل وحدة زمنية تعتمد بشكل أساسي على نظام توصيل السائل المستخدم بالاقتران مع الفوهة المُبَخِّرة.
توافق السوائل：
يمكن تجزيء مجموعة متنوعة من الطلاءات والمواد الكيميائية والمواد التشحيمية والمحاليل المحتوية على جسيمات بسهولة. ومع ذلك، يجب أخذ عوامل مثل اللزوجة والقابلية للامتزاج ومحتوى المواد الصلبة بعين الاعتبار. ولتحقيق تجزئة مثلى، ينبغي أن تكون اللزوجة أقل من 40 سنتيبويز، وأن يظل تركيز المواد الصلبة دون 30%. وبما أن عملية الرش بالتجزئة فوق الصوتية تعتمد على حركة فيلم سائل، فكلما زادت لزوجة السائل عمومًا، زادت صعوبة تجزئته. كما أن السوائل التي تحتوي على جزيئات بوليمرية طويلة السلسلة تتميز بتماسك أكبر، مما يجعل تجزئتها صعبة حتى عند التخفيف. وعادةً ما تكون خلطات الجسيمات الفردية أسهل في التجزئة.

--سائل خالص عادي
سوائل خالصة مكونة من عنصر واحد (ماء، كحول، برومين، إلخ)
بوليمرات/ماء، سيليكا/كحول، محاليل معلقة، إلخ).
نقل خلطات صلبة غير قابلة للذوبان (معجون الفحم، بوليمرات كروية الشكل/ماء، سيليكا/كحول، محاليل معلقة، إلخ).
فيما يتعلق بالسوائل النقية، فإن العامل الوحيد المؤثر في التميه هو اللزوجة، والتي لا تتجاوز عادةً حوالي 10 سنتيبوايز.

--سائل جزيئي بوليمر
تُشبه المحاليل النقية عمومًا السوائل النقية في معظم الظروف، باستثناء الحالات التي تحتوي فيها المذيبات على سلاسل طويلة من الجزيئات البوليمرية. وفي هذه الحالات، يؤثر طول الجزيئات البوليمرية على عملية التميه، حيث تعوق هذه الجزيئات تشكّل قطرات منفصلة عندما تنفصل عن الكتلة السائلة لتشكل لاحقًا هباءً.

--خليط صلب غير قابل للذوبان
يحتوي الخليط الذي يحتوي على مواد صلبة غير قابلة للذوبان على ثلاثة عوامل تؤثر على قدرته على التميه: حجم الجسيمات، تركيز المادة الصلبة، والعلاقة الديناميكية بين الجسيمات الصلبة والوسط الناقل.
إن تركيز الجسيمات الصلبة أمر بالغ الأهمية، مع حد أقصى يبلغ حوالي 30%. وفي حالة التركيز الأعلى، يلزم توفر ظروف مناسبة لتفتيت السائل. وأخيرًا، حتى إذا كان حجم الجسيمات مناسبًا، فإن إمكانية تفتيت السائل يتأثر بعوامل ديناميكية أخرى مثل اللزوجة الخاصة بالوسط الحامل وقدرة المكونات الصلبة على البقاء معلقة.
إذا كان حجم الجسيمات أكبر من عشرة أضعاف حجم القطرات المتوسط، فإن الخليط عادةً ما يتفتت بسهولة. وبالنسبة للقطرات التي تحتوي على جسيم صلب واحد أو أكثر، لا بد أن يكون حجم القطرة أكبر بشكل ملحوظ من حجم الجسيمات الصلبة؛ وإلا فإن معظم القطرات لن تحتوي على المكونات الصلبة، مما يؤدي إلى فصل هذه المكونات.

الاختلافات بين فوهات الضباب فوق الصوتي وفوهات الرش التقليدية
على عكس الفوهات التقليدية التي تعتمد على الضغط والحركة بسرعة عالية لتقسيم السوائل إلى جزيئات صغيرة، فإن الفوهات فوق الصوتية تستخدم طاقة اهتزازية فوق صوتية أقل لتفتيت السوائل. ويمكن توصيل السائل إلى الفوهة بواسطة الجاذبية الذاتية أو مضخة ضغط منخفض، مما يسمح بالتفتيت المستمر أو المتقطع. وفي حدود معينة، يتحدد معدل تفتيت السائل فقط بمعدل توصيله.

فوهة ثنائية السوائل تقليدية：
استخدام الطاقة الحركية لسائلين، الغاز والسائل، للتفتيت.
إن رش السائل له قوة تأثير كبيرة يمكن أن تسبب تناثر المواد الخام وهدرها.
إن تجانس جزيئات الرذاذ ضعيف.
يتحدد حجم جزيئات الرذاذ بناءً على قطر الفوهة.
عندما يكون فتح الفوهة دقيقاً جداً، فإنها تكون معرّضة لحدوث انسداد.
غير قادر على التحكم بدقة في معدل تدفق الرش، وغير قادر على الاستمرار في الرش عند معدلات تدفق منخفضة

فوهة ثنائية السوائل

فوهة تفتيت فوق صوتية HCSONIC：
تستخدم اهتزازات الموجات فوق الصوتية ذات التردد العالي لتفتيت السوائل.
قوة تأثير الرش تكون صغيرة جداً، ولذلك لن تسبب انسكاباً أو هدراً في المواد الخام.
درجة تجانس جزيئات الضباب تكون عالية جداً.
يتم تحديد حجم جزيئات الضباب من خلال التردد فوق الصوتي، ولا علاقة له بقطر الفوهة.
يمكن تعديل قطر الفوهة، كما أنها تحتفظ بالاهتزازات فوق الصوتية مما يجعلها أقل عرضة للانسداد.
يمكن التحكم بدقة في معدل التدفق واستمرار الرش حتى عند معدلات تدفق منخفضة للغاية.

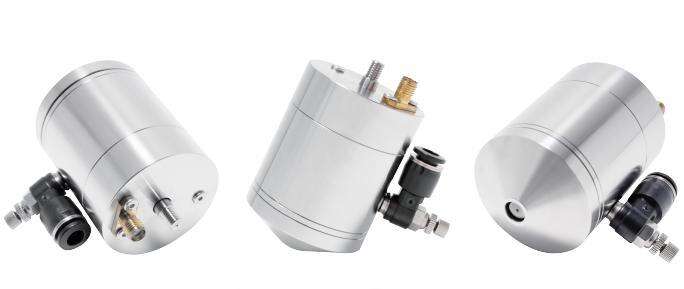

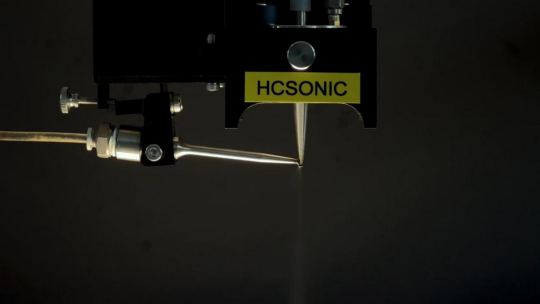

فوهة رش الضباب فوق الصوتي HCSONIC

ما هي مزايا رش الضباب فوق الصوتي؟
- نمط الرش سهل التشكيل ومناسب لتطبيقات الطلاء الدقيقة.
- يمكن تطبيق طلاء الرش على أشياء بأي شكل، مما ينتج عنه طبقة موحدة بسمك ميكرون.
--الرش بالموجات فوق الصوتية يمكن أن يقلل من وقت التوقف في العمليات الإنتاجية الحرجة.
--الرش بالموجات فوق الصوتية يتمتع بمعدل تدفق منخفض للغاية ويمكنه العمل بشكل متقطع أو مستمر.
--كمية الرش قابلة للتحكم بشكل دقيق، مما يضمن جودة رش أكثر موثوقية.
--استهلاك منخفض للطاقة، وكفاءة عالية في التبخير، وقيود ضئيلة على السائل المُذرى.
--يمكنه تقليل الهدر والملوثات الهوائية الناتجة عن الارتداد، وبالتالي توفير التكاليف.
--بدون اهتزاز، بدون ضجيج، بدون احتكاك للأجزاء المتحركة، بدون انسداد.
--فوهة التبخير مصنوعة من مادة التيتانيوم، وتتميز بقوة عالية ومقاومة قوية للتآكل.

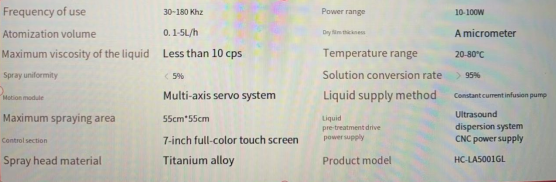

مواصفات المنتج:
