معدات مكواة اللحام فوق الصوتية

مقدمة المعدات

الملقط اللحام بالموجات فوق الصوتية يُسمى أيضًا آلة التinning بالموجات فوق الصوتية وآلة اللحام بالموجات فوق الصوتية. يستخدم تأثير التجويف للموجات فوق الصوتية للحام المعادن والمواد غير المعدنية بدون مذيب. الفرق الأكبر بينه وبين الملقط اللحام العادي هو أن الملقط اللحام بالموجات فوق الصوتية يمكنه لحام الزجاج والسيراميك والسبائك التيتانيوم والفولاذ المقاوم للصدأ والسبائك الموليبدنيوم وغيرها من المواد مباشرة دون الحاجة إلى معالجة الزجاج والسيراميك بالطريقة المعدنية، مما يبسط العملية ويقلل التكلفة بشكل كبير. جهاز اللحام بالموجات فوق الصوتية هو نوع من معدات اللحام التي تعتبر أكثر صداقة للبيئة. مقارنة بمعدات الملقط اللحام التقليدية، فإن جهاز اللحام بالموجات فوق الصوتية يولد كمية كبيرة من الحرارة أثناء عملية اللحام ويستخدم اهتزاز الموجات فوق الصوتية ذي التردد العالي لتقليل تأثير طبقة الأكسيد على سطح المادة المُعالَجة على عملية اللحام، كما أنه لا ينتج ظاهرة الفقاعات التي تحدث أثناء عملية اللحام التقليدية.

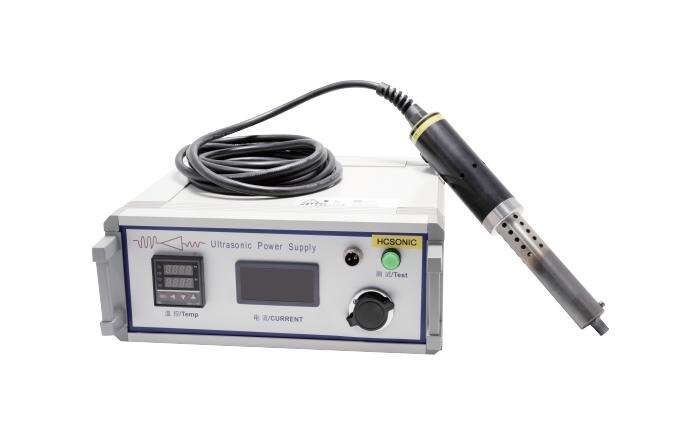

جهاز لحام بالموجات فوق الصوتية بقوة 40 كيلو واط

جهاز لحام بالموجات فوق الصوتية بقوة 60 كيلو واط

كيف يعمل

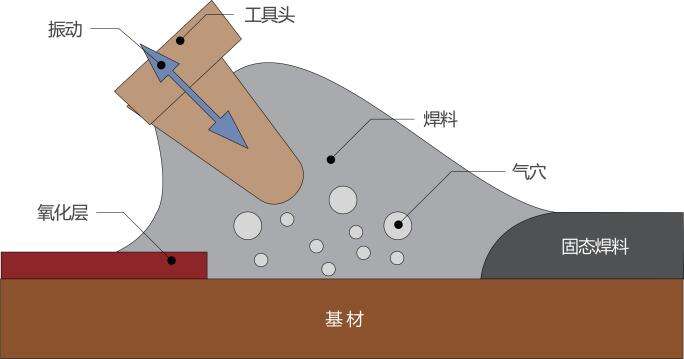

في عملية اللحام بالموجات فوق الصوتية، يتم إذابة اللحام بواسطة الحرارة القادمة من مصدر طاقة منفصل قبل تطبيق طاقة الاهتزاز. ثم يخدم اللحام المذاب كوسيلة نقل للطاقة الصوتية للموجات فوق الصوتية. عند تطبيق طاقة اهتزاز عالية التردد على اللحام المذاب، يتم إحداث تجويف صوتي متحكم به عند طرف أداة اللحام لتدمير وتوزيع الأكسيد الموجود على السطح. تتسبب فقاعات التجويف الصغير في الانهيار، مما ينظف جميع الأسطح ويسمح للحام السائل بالتبلل والالتصاق بالمعادن النقية.

مزايا المعدات

إزالة ظاهرة اللحام الكاذب
لا حاجة للاعتماد على ظاهرة تقليل الفلوكس، يمكن للخصائص العالية درجة الحرارة للجهاز لحام المواد مع القصدير بشكل متين.

جودة عالية
سرعة عالية، كفاءة عالية وجودة لحام عالية. نقطة اللحام موثوقة ولن يحدث ظاهرة تقشير اللحام.

لا حاجة للفلوكس
يمكنه لحام المكونات التي يصعب لحامها باستخدام مكواة اللحام الكهربائية التقليدية، مثل الزجاج والسيراميك وغيرها من العناصر التي تتطلب مادة كاشفة.

سهل الاستخدام
المعدات صغيرة وخفيفة، سهلة النقل والتشغيل. عملية تشغيل بسيطة، ضبط حراري مجاني، سهلة الاستخدام.

تطبيق المعدات

1. تصنيع المجوهرات الزجاجية;

2. لحام الاتصالات التسخينية لنافذة السيارة الخلفية;

3. طلاء/تثبيط النظارات البصرية;

4. لحام السوبر موصلات، المكونات، الملحقات السيراميكية;

5. صنع الأقطاب الكهربائية على ألواح الزجاج والسيراميك;

6. إغلاق أنابيب الزجاج تحت الفراغ، ربط الملحقات المعدنية;

7. إغلاق ألياف الزجاج البصري (ربط الحلقة المعدنية);

8. ربط الأقطاب الكهربائية مع نقاط الاتصال الأمامية والخلفية للخلايا الشمسية (البلورية/الفيلم الرقيق);

9. التصاق على المعدن/زجاج بلوري سائل، دوائر هجينة متكاملة تحتوي على رؤوس موصلة (نقاط);

تجربة عملية

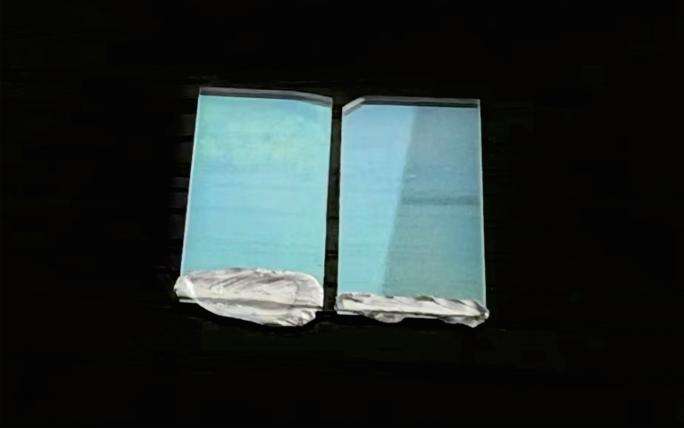

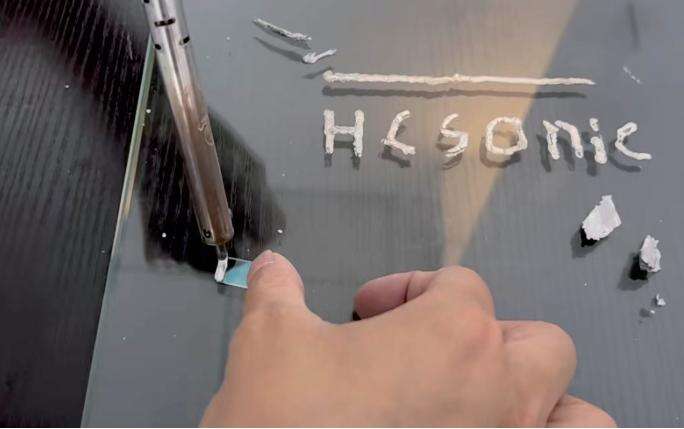

الزجاج المستخدم في هذا التجربة هو زجاج 3c حسب المعيار الوطني. ومن خلال عملية التجربة، يمكن ملاحظة أن طبقة القصدير الناتجة عن جهاز اللحام تكون أكثر ثباتًا واقل عرضة للتقشير بعد تشغيل الأمواج فوق الصوتية.

مواصفات المعدات

أمثلة القطع

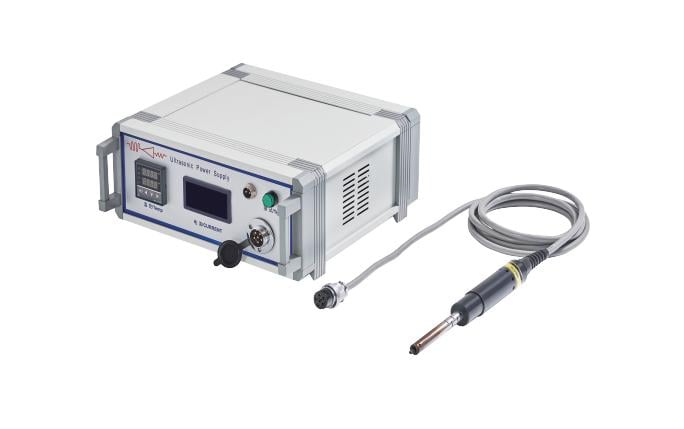

مكواة لحام الرقائق فوق الصوتية

دليل الأسئلة الشائعة

س: هل يؤثر الصوت فوق الصوتي الناتج عن سكين القطع فوق الصوتي على صحتي؟
ج: لا، الصوت فوق الصوتي هو موجة صوتية بحد أدنى لمعدل الصوت يبلغ 20,000 هرتز/ثانية، وهو غير مرئي للأذن البشرية. مستوى الديسيبل الناتج أثناء عملية القطع أقل من 50 (يظهر المجلد الطبي للعلوم الطبيعية أن التعرض طويل الأمد لأكثر من 90 ديسيبل فقط يمكن أن يتسبب في مشاكل مثل القلق والهلع)، ولن يؤثر ذلك على صحة الإنسان.

س: لماذا يؤدي سكين القطع فوق الصوتي أحيانًا إلى قطع المنتجات بشكل جيد أثناء عملية القطع، ولكن تقل كفاءة القطع في العمليات اللاحقة؟
ج: هناك العديد من الأسباب لهذه المشكلات:

(1) ينخفض عامل الجودة للمحول، مما يؤدي إلى تحلل الطاقة الميكانيكية الناتجة عن المحول بسرعة كبيرة أثناء التشغيل، مما يؤدي إلى استقرار ضعيف، وكفاءة اهتزاز منخفضة، وحرارة زائدة.

(2) لا يتماشى المحول مع القالب بشكل جيد، ولا يتم تحقيق التوازن بين الطاقة الميكانيكية والطاقة الحرارية، مما يؤدي إلى تسخين مفرط وتراجع للطاقة الميكانيكية الناتجة عن الاهتزاز.

(3) لا يتماشى مولد الطاقة فوق الصوتية مع المكونات فوق الصوتية بشكل جيد.

س: ما سبب ظهور الموجات عندما يقوم السكين القاطع فوق الصوتي بتقطيع المنتجات؟
السبب في ظهور الموجات أثناء عملية قطع المنتجات باستخدام السكين فوق الصوتي هو أن كفاءة الاهتزاز ليست كافية، ولم يصل نوعان من الطاقة الناتجة، الطاقة الميكانيكية والطاقة الحرارية، إلى توازن متناسب. عن طريق ضبط القوة وتغيير اهتزاز الإخراج، يمكن تغيير كفاءة القطع وإزالة الموجات التي تظهر أثناء عملية قطع المنتجات.
