Descrizione del Prodotto
La macchina per la saldatura delle maschere ad ultrasuoni utilizza onde di vibrazione ad alta frequenza da trasmettere alle superfici di due oggetti da saldare. Sotto pressione, le superfici dei due oggetti si strofinano tra loro formando una fusione tra gli strati molecolari. Alcuni segni di indentazione sono visibili su tutta la maschera, come sigilli del bordo, laccetti e valvole espiratorie, che vengono saldati ad ultrasuoni. Come mostrato nella figura sopra, durante il processo produttivo delle maschere è possibile comprendere intuitivamente la saldatura della barretta nasale completamente in plastica, la saldatura del bordo piegato, la saldatura della valvola respiratoria, la saldatura con rulli multi-strato e la saldatura dei laccetti. Queste operazioni vengono effettivamente completate attraverso il processo di saldatura ad ultrasuoni.
Dettagli del prodotto
Macchina per saldatura maschere ad ultrasuoni
La macchina per la saldatura ad ultrasuoni delle maschere utilizza onde di vibrazione ad alta frequenza trasmesse alle superfici dei due oggetti da saldare. Sotto pressione, le superfici dei due oggetti si strofinano l'una contro l'altra, causando una fusione molecolare tra di esse.

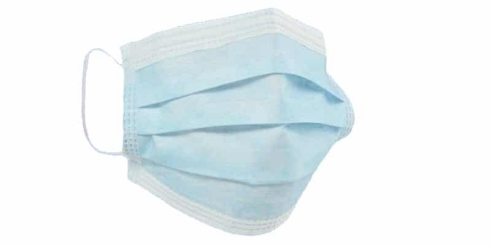

Sulle maschere è possibile osservare numerosi segni di saldatura, come sui bordi, sui laccetti per le orecchie e sulle valvole espiratorie, tutti realizzati tramite saldatura ad ultrasuoni. Come mostrato nel diagramma, durante il processo produttivo delle maschere, possiamo chiaramente vedere la saldatura completa del ponte nasale in plastica, la saldatura dei bordi dopo la piegatura, la saldatura della valvola respiratoria, la saldatura a rullatura multi-strato e la saldatura dei laccetti per le orecchie. Tutte queste operazioni vengono effettuate utilizzando la tecnologia di saldatura ad ultrasuoni.
Quando le onde ultrasoniche agiscono sulle superfici di contatto delle plastiche termoplastiche, generano vibrazioni ad alta frequenza per diverse decine di migliaia di volte al secondo. Questa vibrazione ad alta frequenza, raggiungendo una certa ampiezza, trasmette l'energia ultrasonica alla zona di saldatura attraverso il pezzo superiore. A causa dell'elevata impedenza acustica presente all'interfaccia di saldatura, dove si incontrano le due parti da unire, si producono localmente alte temperature. Inoltre, poiché la plastica ha una scarsa conducibilità termica, il calore non può disperdersi rapidamente e si accumula nella zona di saldatura, fondendo rapidamente le superfici di contatto delle due plastiche. Sotto una certa pressione, esse si fondono in un unico pezzo.

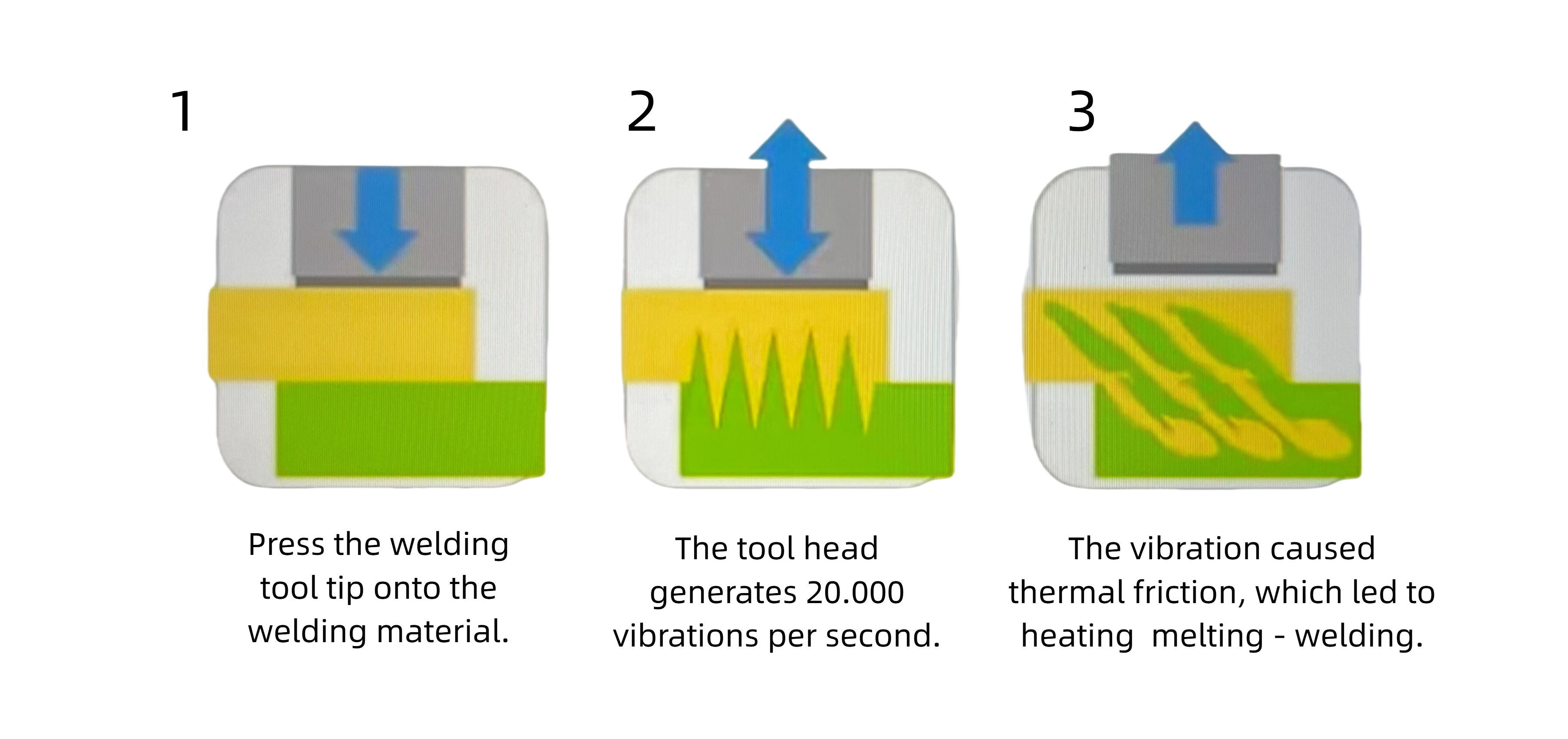

Processo di saldatura ultrasonica.
Il processo di saldatura ad ultrasuoni prevede il mantenimento della pressione per diversi secondi dopo la cessazione delle onde ultrasoniche, permettendo la solidificazione e la formazione di una catena molecolare robusta, ottenendo così lo scopo della saldatura. La resistenza della saldatura può avvicinarsi a quella del materiale grezzo. La saldatura ad ultrasuoni può essere suddivisa in diverse metodologie in base alla tecnica utilizzata, tra cui saldatura per inserto, rivettatura ad ultrasuoni, saldatura puntiforme ad ultrasuoni e formatura.
La saldatura ad ultrasuoni utilizza vibrazioni ad alta frequenza comprese tra 15 kHz e 50 kHz per fondere e saldare le plastiche. Le parti superiore e inferiore vengono tenute insieme mediante una pinza e la vibrazione ultrasonica viene trasmessa al punto di connessione tra le due parti, causando una tensione alternata nella giunzione saldata. Questo genera calore attraverso l'attrito tra le molecole, fondendo la plastica. Una volta terminata la vibrazione ultrasonica, le parti superiore e inferiore rimangono ancora bloccate fino a quando non si uniscono tra loro.
Componenti della macchina per la saldatura di maschere ad ultrasuoni:
Generatore ad ultrasuoni (alimentazione):
Il generatore ad ultrasuoni converte la corrente elettrica da 110VAC o 220VAC in segnali elettrici ad alta frequenza e alto voltaggio. I generatori ad ultrasuoni HCSONIC presentano i seguenti vantaggi:
Blocco della risonanza principale: tutti i sistemi ad ultrasuoni hanno una risonanza principale (risonanza di lavoro ideale), insieme a risonanze secondarie (false). All'accensione, il generatore ad ultrasuoni HCSONIC si blocca sulla risonanza principale ignorando le risonanze secondarie.
Tracciamento della risonanza principale: durante l'operazione ad ultrasuoni, la frequenza della risonanza principale può variare. Con l'aumento della temperatura del sistema, questa frequenza può diminuire a causa di perdite interne o del calore trasmesso dal carico. Il generatore ad ultrasuoni è in grado di tracciare automaticamente questa variazione di frequenza, garantendo un funzionamento stabile.
Regolazione automatica dell'ampiezza: il generatore ad ultrasuoni HCSONIC raggiunge un controllo ottimale regolando l'ampiezza di uscita, permettendo regolazioni in base allo spessore dei materiali da saldare. Questo garantisce che lo stesso processo di saldatura possa unire efficacemente sia le maschere mediche standard che le maschere professionali KN95.

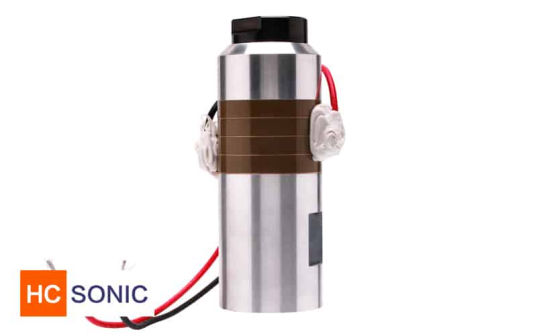

Trasducatore Ultrasonico
I trasduttori ad ultrasuoni utilizzano segnali elettrici ad alta frequenza provenienti dai generatori ad ultrasuoni e li convertono in movimento meccanico lineare. Questa conversione è realizzata attraverso l'uso di dischi in ceramica piezoelettrica, che si espandono quando viene applicata una tensione. I trasduttori utilizzati per il taglio a ultrasuoni della gomma sono progettati appositamente per consentire l'ingresso e l'uscita dell'aria a scopo di raffreddamento.
Booster (amplificatore) a ultrasuoni:
Il corno ultrasuonico è un componente regolabile che regola meccanicamente lo spostamento della vibrazione lineare dal trasduttore al livello richiesto per applicazioni specifiche, permettendo così di ottenere un'ottimale performance di taglio. Inoltre, il corno ultrasuonico fornisce un punto sicuro e non vibrante dove può essere installato su apparecchiature per saldatura o linee di produzione.

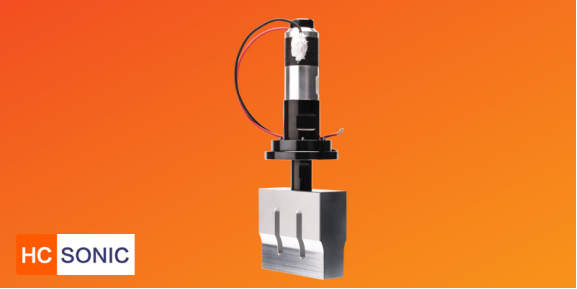

Corno per saldatura ultrasuonica (testa utensile):
Le teste utensili per saldatura ultrasuonica sono strumenti personalizzati progettati per vibrare a frequenze specifiche. Questi strumenti vengono realizzati con tecniche di modellazione computerizzata per raggiungere un'ottimale prestazione e durata. La testa del saldatore ultrasuonico deve essere accordata in modo da corrispondere alla frequenza del sistema. Questo processo di taratura richiede di considerare la massa, la lunghezza e la geometria della testa dell'utensile. HCSONIC offre diverse configurazioni, ciascuna adattata a specifiche applicazioni, garantendo eccellenti risultati nel lungo termine.

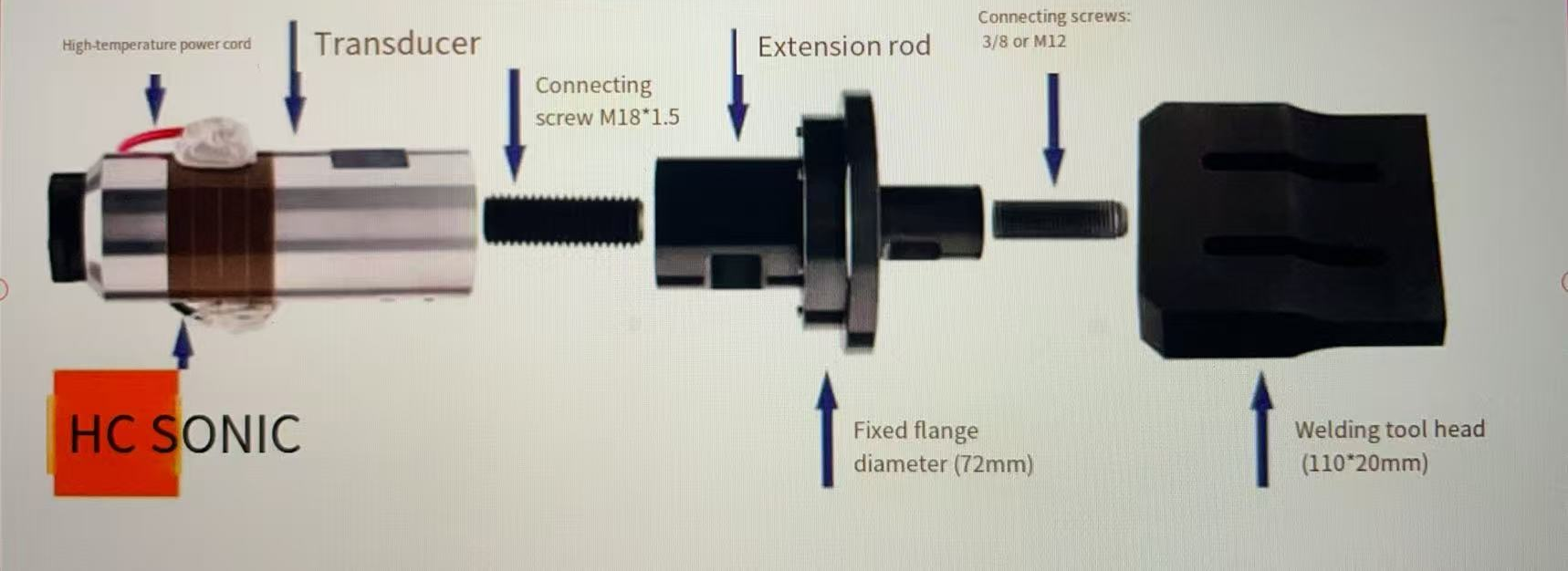

Macchina per saldatura maschere ultrasuonica (20K) potenza 2000W:

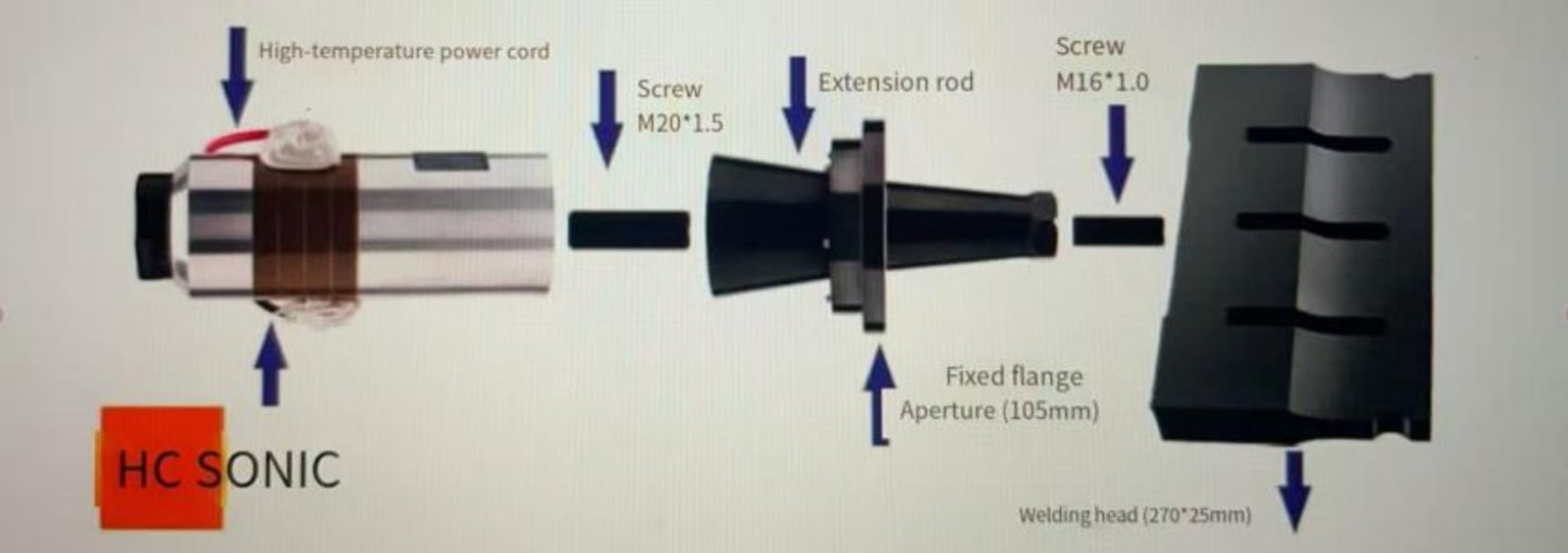

Macchina per saldatura ad ultrasuoni per maschere (15K) potenza 2600W：

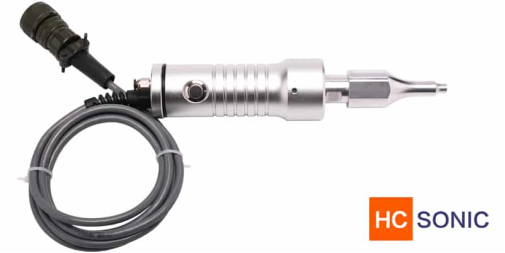

Saldatrice ad ultrasuoni per laccetti delle maschere (35K)
