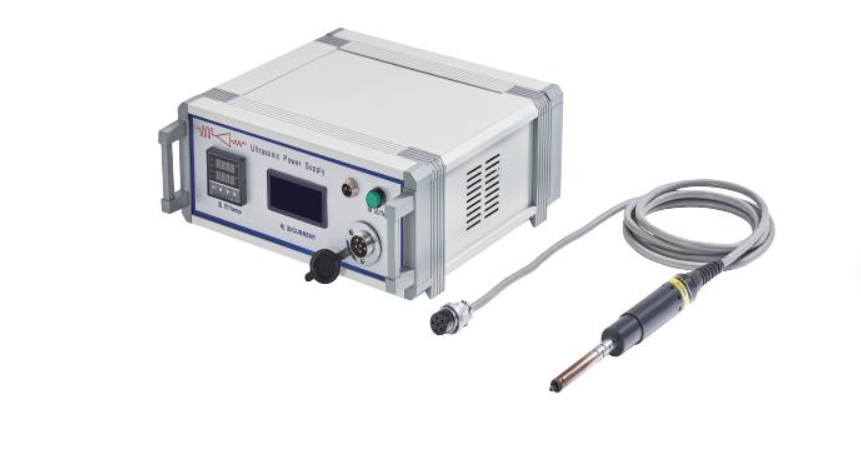

60k Ultraschall-Lötkolben-Ausrüstung

Geräteübersicht

Ein Ultraschall-Lötkolben, auch als Ultraschall-Zinn-Applikator oder Ultraschall-Lötmaschine bekannt, nutzt den Kavitationseffekt von Ultraschall, um Metalle und Nichtmetalle ohne Flussmittel zu verbinden. Der entscheidende Unterschied zu herkömmlichen Lötkolben besteht darin, dass er Materialien, die sich schwer verzinnen lassen – wie Glas, Keramik, Titanlegierungen, Edelstahl und Molybdänlegierungen – direkt löten kann, ohne dass eine Metallisierung der Materialien erforderlich ist; diese Eigenschaft vereinfacht den Prozess erheblich und senkt die Kosten. Ultraschall-Lötausrüstung gilt als umweltfreundlichere Schweißlösung. Im Vergleich zu herkömmlichen Lötkolben erzeugt sie während des Betriebs erhebliche Wärme; in Kombination mit den hochfrequenten Schwingungen des Ultraschalls minimiert dieser Ansatz die Störwirkung von Oxidschichten auf der Werkstückoberfläche und beseitigt die bei konventionellen Schweißverfahren auftretenden Probleme mit Blasenbildung.

60k Ultraschall-Lötkolben-Ausrüstung

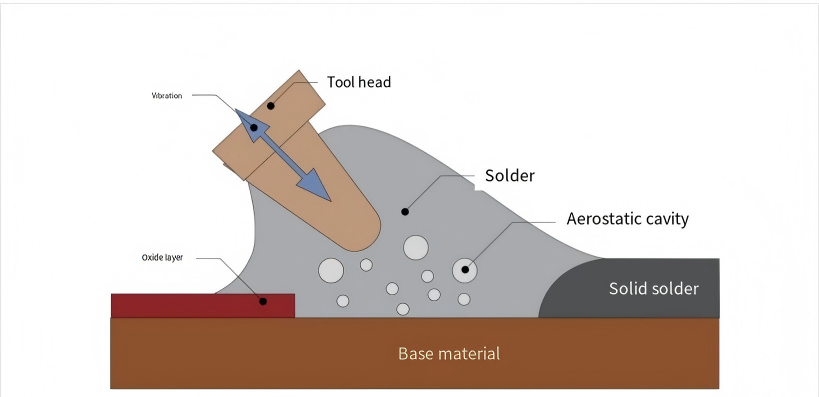

Funktionsprinzip, Wirkprinzip

Bei der ultraschallgestützten Zinnlötung wird die Lötmasse zunächst durch eine separate Energiequelle erhitzt und geschmolzen, bevor Vibrationsenergie zugeführt wird. Die geschmolzene Lötmasse dient dann als akustisches Übertragungsmedium für die Ultraschallschwingungen. Wenn hochfrequente Vibrationsenergie auf die geschmolzene Lötmasse einwirkt, tritt an der Spitze des Lötwerkzeugs eine kontrollierte akustische Kavitation auf, wodurch Oberflächenoxide abgebaut und zerstreut werden. Der Kollaps dieser Mikrokavitäten reinigt sämtliche Oberflächen, sodass die flüssige Lötmasse reine Metalle benetzen und verbinden kann.

Vorteile des Geräts

1. Vermeidung von Fehllötstellen durch Verzicht auf Flussmittel; Nutzung der Hochtemperaturfähigkeit des Geräts, um Materialien sicher mit Lotpaste zu verlöten.

2. Zeichnet sich durch hohe Geschwindigkeit, hervorragende Effizienz und überlegene Lötqualität aus. Die Lötverbindungen sind fest und frei von Delamination.

3. Ermöglicht das Löten von Komponenten, die mit herkömmlichen Lötkolben nur schwer lötbar sind, beispielsweise Glas- oder Keramikteile, für die normalerweise Flussmittel erforderlich wären.

4. Das Gerät ist kompakt und leicht, wodurch es sich während des Betriebs problemlos bewegen lässt. Es zeichnet sich durch eine einfache Bedienung aus, ermöglicht eine freie Einstellung des Temperaturbereichs und ist benutzerfreundlich.

Anwendungsbereich des Geräts

1. Herstellung von Glasornamenten;

2. Schweißen von Heizkontakten für automobile Heckscheiben;

3. Beschichten/Metallisieren von optischen Linsen;

4. Schweißen von Supraleitern, Komponenten und keramischen Zubehörteilen;

5. Herstellung von Elektroden auf Glas- und Keramikplatten;

6. Vakuumdichtung von Glastubus und Verbindung von Hardware-Komponenten;

7. Versiegelung von optischen Faserglas (mit Metallklemmen);

8. Montage von Elektroden auf Front- und Rückkontakten von Solarzellen (kristallin/duennschichtbasiert);

9. Verbindung der Anschlüsse (Gittermuster) für metallisch/LCD-Glas-Hybrid-Integrierte Schaltungen;

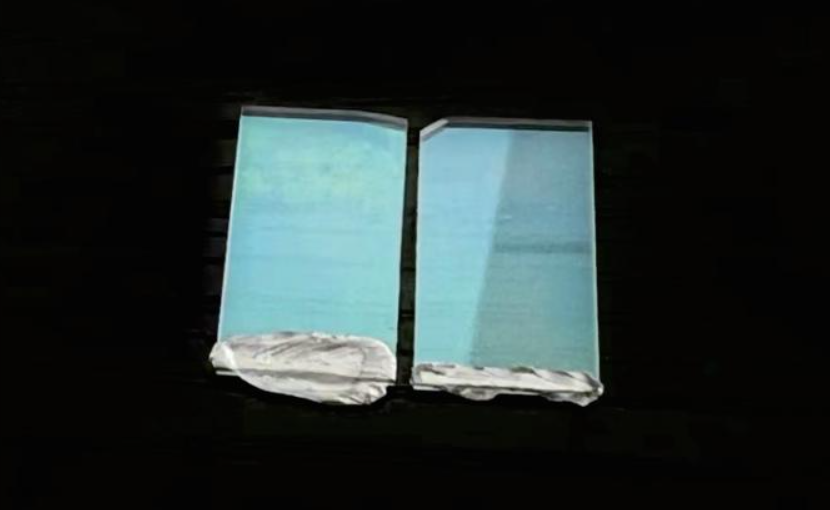

Experimenteller Nachweis

Das in diesem Experiment verwendete Glas entspricht der nationalen Norm 3C. Wie während des Experiments beobachtet, weist das Löteisen nach ultraschallbasierter Aktivierung eine langlebigere Zinnbeschichtung und eine geringere Neigung zur Abblätterung auf.

Anlagenparameter

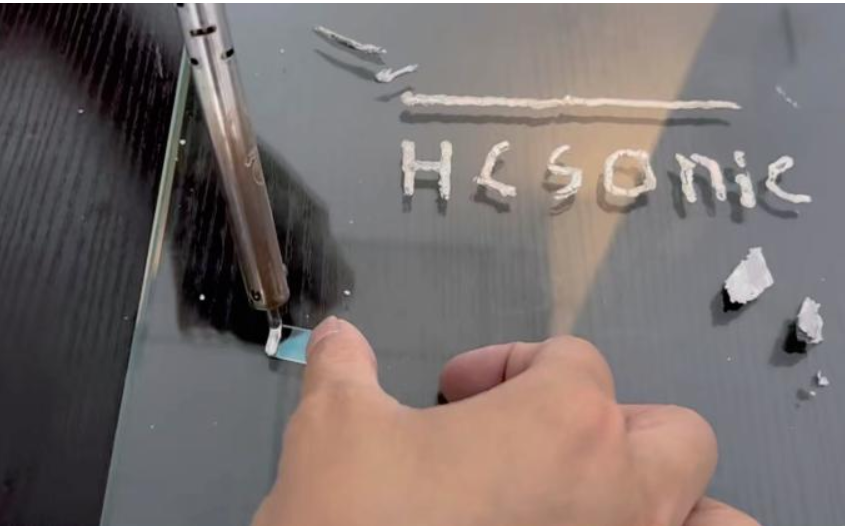

Beispiel-Demonstration
