40k Ultraschall-Lötkolben-Ausrüstung

Produktbeschreibung

Ein Ultraschall-Lötstift wird auch als Ultraschall-Zinndruckmaschine und Ultraschall-Lötmaschine bezeichnet. Mithilfe der Kavitation von Ultraschallwellen können damit Metalle und nichtmetallische Materialien ohne Flussmittel verlötet werden. Der größte Unterschied gegenüber herkömmlichen Lötstiften besteht darin, dass mit einem Ultraschall-Lötstift Materialien wie Glas, Keramik, Titanlegierungen, Edelstahl, Molybdänlegierungen usw. direkt verlötet werden können, ohne dass eine Metallisierung von Glas oder Keramik erforderlich ist.

Produktdetails

Produktname: Ultraschall-Lötstation
Frequenz:40-60k
Spannung:220V/50Hz
kornfeinung: Verzinnen auf Glas
temperaturbereich:100-400℃
Werkzeugkopf: Titanlegierung
Eingangsspannung:110V/220V/230V
Ausgabetemperatur:20-700℃
Temperaturstabilität: Einstellbar
Ausgangsleistung:1600W

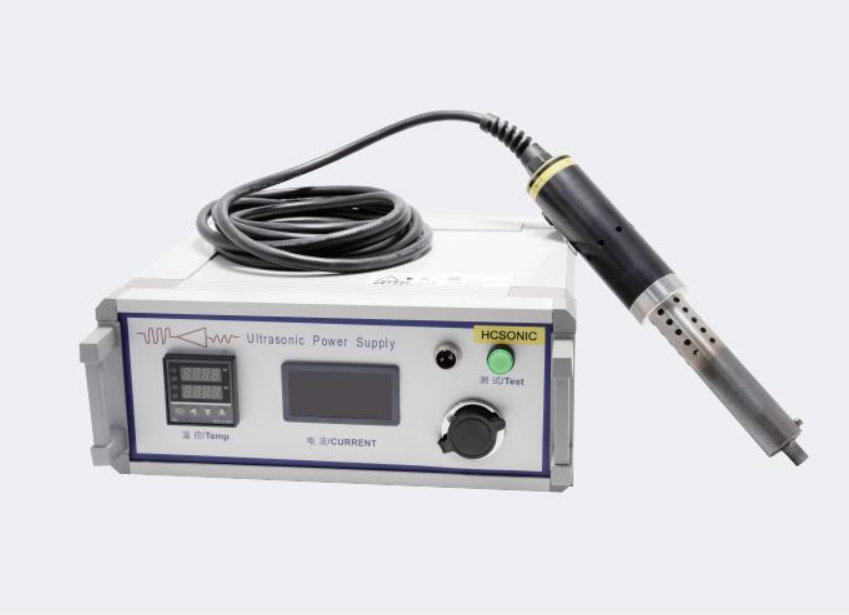

Geräteübersicht

Ein Ultraschall-Lötkolben, auch als Ultraschall-Zinn-Applikator oder Ultraschall-Lötmaschine bekannt, nutzt den Kavitationseffekt von Ultraschall, um Metalle und Nichtmetalle ohne Flussmittel zu verbinden. Der entscheidende Unterschied zu herkömmlichen Lötkolben besteht darin, dass er Materialien, die sich schwer verzinnen lassen – wie Glas, Keramik, Titanlegierungen, Edelstahl und Molybdänlegierungen – direkt löten kann, ohne dass eine Metallisierung der Materialien erforderlich ist; diese Eigenschaft vereinfacht den Prozess erheblich und senkt die Kosten. Ultraschall-Lötausrüstung gilt als umweltfreundlichere Schweißlösung. Im Vergleich zu herkömmlichen Lötkolben erzeugt sie während des Betriebs erhebliche Wärme; in Kombination mit den hochfrequenten Schwingungen des Ultraschalls minimiert dieser Ansatz die Störwirkung von Oxidschichten auf der Werkstückoberfläche und beseitigt die bei konventionellen Schweißverfahren auftretenden Probleme mit Blasenbildung.

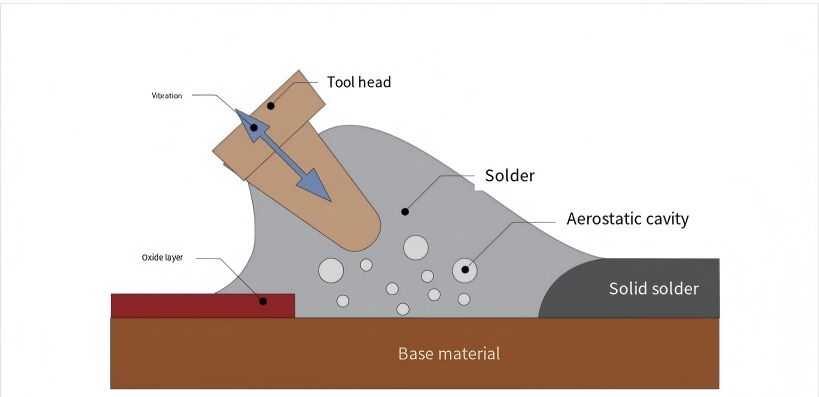

Funktionsprinzip

Bei der ultraschallgestützten Zinnlötung wird die Lötmasse zunächst durch eine separate Energiequelle erhitzt und geschmolzen, bevor Vibrationsenergie zugeführt wird. Die geschmolzene Lötmasse dient dann als akustisches Übertragungsmedium für die Ultraschallschwingungen. Wenn hochfrequente Vibrationsenergie auf die geschmolzene Lötmasse einwirkt, tritt an der Spitze des Lötwerkzeugs eine kontrollierte akustische Kavitation auf, wodurch Oberflächenoxide abgebaut und zerstreut werden. Der Kollaps dieser Mikrokavitäten reinigt sämtliche Oberflächen, sodass die flüssige Lötmasse reine Metalle benetzen und verbinden kann.

Vorteile des Geräts

1. Vermeidung von Fehllötstellen durch Verzicht auf Flussmittel; Nutzung der Hochtemperaturfähigkeit des Geräts, um Materialien sicher mit Lotpaste zu verlöten.

2. Zeichnet sich durch hohe Geschwindigkeit, hervorragende Effizienz und überlegene Lötqualität aus. Die Lötverbindungen sind fest und frei von Delamination.

3. Ermöglicht das Löten von Komponenten, die mit herkömmlichen Lötkolben nur schwer lötbar sind, beispielsweise Glas- oder Keramikteile, für die normalerweise Flussmittel erforderlich wären.

4. Das Gerät ist kompakt und leicht, wodurch es sich während des Betriebs problemlos bewegen lässt. Es zeichnet sich durch eine einfache Bedienung aus, ermöglicht eine freie Einstellung des Temperaturbereichs und ist benutzerfreundlich.

Anwendungsbereich des Geräts

1. Herstellung von Glasornamenten;

2. Schweißen von Heizkontakten für automobile Heckscheiben;

3. Beschichten/Metallisieren von optischen Linsen;

4. Schweißen von Supraleitern, Komponenten und keramischen Zubehörteilen;

5. Herstellung von Elektroden auf Glas- und Keramikplatten;

6. Vakuumdichtung von Glastubus und Verbindung von Hardware-Komponenten;

7. Versiegelung von optischen Faserglas (mit Metallklemmen);

8. Montage von Elektroden auf Front- und Rückkontakten von Solarzellen (kristallin/duennschichtbasiert);

9. Verbindung der Anschlüsse (Gittermuster) für metallisch/LCD-Glas-Hybrid-Integrierte Schaltungen;

Wie wählt man ein Modell aus?

Unterschiede zu 60-kHz-Ultraschall-Lötkolben:

1. Amplitude und Leistung: Gemäß den Prinzipien der Ultraschalltechnik entsprechen höhere Frequenzen kleineren Amplituden. Der 40-kHz-Ultraschall-Lötkolben weist eine größere Amplitude als das 60-kHz-Modell auf. Typischerweise liegt die Ausgangsleistung eines 40-kHz-Ultraschall-Lötkolbens zwischen 9 und 30 W, während die eines 60-kHz-Modells in der Regel zwischen 5 und 15 W liegt – dies deutet auf eine relativ höhere Leistung des 40-kHz-Modells hin.

2. Schweißleistung: Der 60-kHz-Ultraschall-Lötkolben arbeitet mit einer höheren Frequenz und liefert dadurch konzentrierteres Energie und eine bessere Schweißpräzision, wodurch er sich besonders für empfindliche Komponenten eignet. Der 40-kHz-Lötkolben zeichnet sich durch eine größere Amplitude und höhere Leistung aus und erzeugt beim Schweißen relativ mehr Wärme; er kann daher bessere Ergebnisse bei dickeren Materialien oder solchen mit ausgezeichneter Wärmeleitfähigkeit liefern.

3. Anwendungsszenarien: Das Ultraschall-Löteisen mit 40 kHz wird üblicherweise in Vorbehandlungsprozessen für Siliziumwafer oder in der Halbleiterindustrie eingesetzt und eignet sich zudem zum Schweißen dünner Aluminiumprodukte sowie kleiner, dünner Aluminium-Magnesium-Legierungen. Das Modell mit 60 kHz wird hauptsächlich in Nachbearbeitungsstufen für Halbleitermaterialien oder extrem dünne Magnesiumlegierungen verwendet und ist daher besonders geeignet zum Schweißen mikroskopisch kleiner Komponenten, die außergewöhnliche Präzision erfordern.

4. Formabmessungen: Die Formgröße von Ultraschall-Löteisen ist typischerweise umgekehrt proportional zur Frequenz; ein Modell mit 40 kHz erfordert eine größere Form als ein Modell mit 60 kHz.

Anlagenparameter
